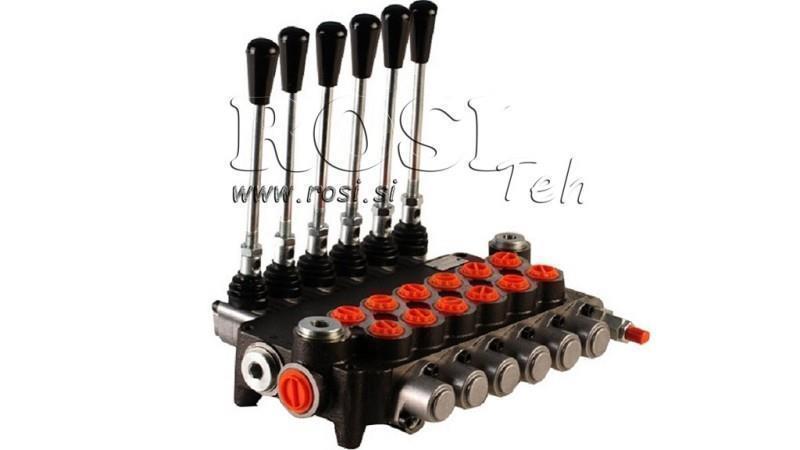

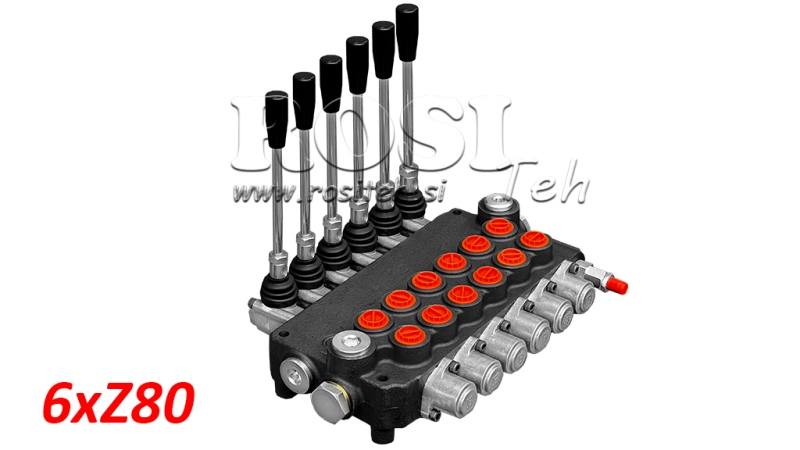

MANUAL VÁLVULA HIDRÁULICA MONOBLOCO 6xZ80
| Informações técnicas | |
| Fornecedor: | Bulgária |
| Devolução ou troca: | 14 dias |
| Garantia: | 6 meses |
| Peso do produto: | 15,9 kg |
| Tipo de válvula: | Z80 monobloco |
| Caudal nominal: | 80 L/min |
| Número de secções: | 6 |
| Material do corpo: | Ferro fundido |
| Material do êmbolo distribuidor: | Aço carbono (18 mm de diâmetro) |
| Acionamento: | Mecânico (através de alavanca de comando) |
| Circuito hidráulico: | Paralelo |
| Pressão máx. (porta T): | 35 bar (pressão de retorno) |
| Pressão máx. (porta P): | 315 bar (pressão de entrada) |
| Pressão máx. (portas A e B): | 315 bar (pressão de trabalho) |
| Válvula limitadora de pressão ajustada de fábrica: | 180 bar |
| Faixa de ajuste da válvula limitadora de pressão: | 120-250 bar |
| Fuga interna: | 8 cm³/min a Δp = 100 bar a 40°C |
| Temperatura de operação: | -40°C a +60°C |
| Temperatura de operação do óleo: | -20°C a +80°C com vedantes NBR, -20°C a +100°C com vedantes FPM |
| Viscosidade do óleo: | 15–75 mm²/s (recomendado) |
Descrição
Os distribuidores hidráulicos monobloco Z80 foram concebidos para o controlo fiável e preciso do caudal de óleo hidráulico entre a bomba e os atuadores hidráulicos. Estão disponíveis em versões com 1 a 6 secções, permitindo o controlo de uma a seis funções hidráulicas independentes, conforme os requisitos do sistema.
Cada secção possui portas de trabalho A e B. A versão BSP standard utiliza uma ligação G 1/2 para a entrada de pressão P, G 3/4 para a porta de retorno T e ligações G 1/2 para as portas de trabalho A e B. Dependendo da configuração do êmbolo distribuidor selecionada, a válvula é adequada para controlar cilindros hidráulicos de duplo efeito ou de simples efeito, motores hidráulicos e outros atuadores hidráulicos.
Na versão com acionamento manual, a válvula é controlada mecanicamente por alavancas. O movimento de uma alavanca individual direciona o óleo hidráulico para a porta de trabalho correspondente, controlando assim o sentido de movimento do atuador ligado. Na posição neutra, a respetiva função hidráulica não é ativada.
Principais vantagens das válvulas Z80:
- caudal nominal: 80 l/min,
- pressão máxima de trabalho: 315 bar,
- disponíveis com 1 a 6 secções,
- construção monobloco compacta e robusta,
- acionamento manual simples e direto,
- controlo independente de funções hidráulicas individuais,
- ligações hidráulicas standard,
- adequadas para vários sistemas hidráulicos móveis e estacionários.
As válvulas Z80 estão equipadas com uma válvula limitadora de pressão principal e uma válvula de retenção. Estão disponíveis em configurações em paralelo ou em tandem, com uma ligação Power Beyond (Carry Over) opcional para ligar válvulas hidráulicas adicionais.
Os distribuidores hidráulicos monobloco Z80 são adequados para utilização em máquinas agrícolas e florestais, bem como em vários equipamentos hidráulicos industriais e móveis. A seleção do número adequado de secções e do tipo de êmbolo distribuidor permite adaptar a válvula às funções hidráulicas específicas de cada máquina ou aplicação.

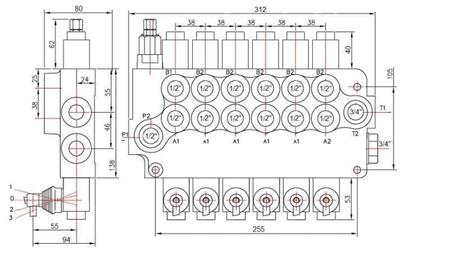

Dimensões
Diagrama do circuito hidráulico
