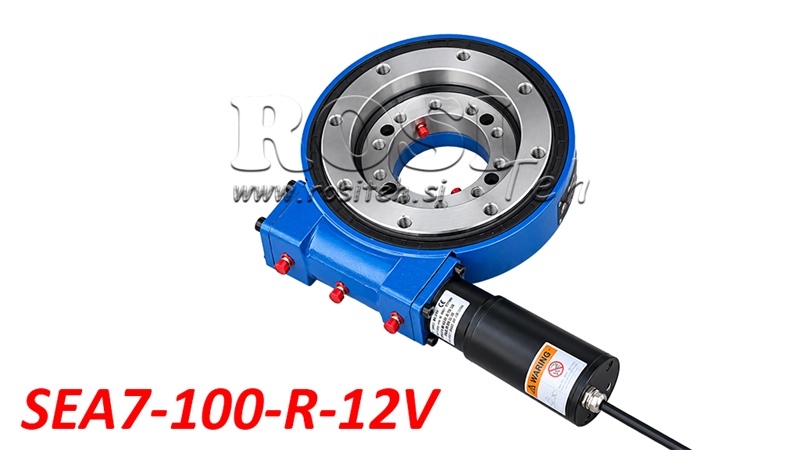

ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE SEA7-100-R COM MOTOR ELÉTRICO 12V - RELAÇÃO DE TRANSMISSÃO 71:1 - ECO

Descrição

Os acionamentos de giro com rosca sem-fim da série SEA7 com motor elétrico de 12 V oferecem uma solução compacta, robusta e econômica para rotação acionada eletricamente e posicionamento preciso de diversas estruturas e equipamentos. Combinam um redutor de rosca sem-fim, rolamento de giro e motor elétrico em uma única unidade funcional capaz de transmitir alto torque e suportar cargas axiais, radiais e momentos de tombamento.

A série SEA7 é adequada para aplicações que exigem rotação lenta, suave e controlada. Graças ao motor elétrico de 12 V integrado, o acionamento é especialmente útil para equipamentos e veículos com sistema elétrico de 12 volts, pois não requer um sistema hidráulico adicional para funcionamento.

Como funciona o acionamento de giro com rosca sem-fim

O acionamento de giro com rosca sem-fim funciona com base no princípio de uma transmissão por rosca sem-fim, na qual o motor elétrico aciona uma coroa de giro dentada por meio de um eixo sem-fim. Este projeto proporciona alta relação de redução, alto torque e rotação lenta, suave e controlada.

O motor elétrico de 12 V integrado permite operação elétrica sem necessidade de bomba hidráulica, motor hidráulico ou mangueiras hidráulicas. Isso simplifica a instalação e permite que o acionamento seja utilizado em equipamentos onde não há sistema hidráulico disponível.

O acionamento permite rotação contínua de 360°, enquanto o rolamento de giro integrado suporta forças axiais e radiais, bem como momentos de tombamento. A transmissão por rosca sem-fim também proporciona alto torque de retenção, contribuindo para a estabilidade posicional da estrutura rotativa.

Principais vantagens

• Acionamento elétrico com motor elétrico de 12 V incluído.

• Funcionamento sem necessidade de sistema hidráulico adicional.

• Construção compacta e robusta com rolamento de giro integrado.

• Capacidade de rotação contínua de 360°.

• Alta relação de redução para rotação lenta e precisa.

• Alto torque de saída e de retenção.

• Alta capacidade de carga sob cargas axiais e radiais.

• Capacidade de suportar elevados momentos de tombamento.

• Instalação simplificada em equipamentos com sistema elétrico de 12 volts.

• Ampla gama de aplicações em máquinas agrícolas, florestais, de construção e industriais.

Aplicações

Os acionamentos de giro com rosca sem-fim da série SEA7 com motores elétricos são adequados para diversas aplicações que exigem rotação, posicionamento ou movimentação de conjuntos estruturais com controle elétrico.

• Máquinas agrícolas – implementos rotativos, estruturas ajustáveis e equipamentos agrícolas.

• Máquinas florestais – mecanismos rotativos, equipamentos menores de movimentação de materiais e conjuntos auxiliares de trabalho.

• Máquinas de construção – plataformas rotativas, sistemas de posicionamento e estruturas especiais.

• Equipamentos industriais – mesas rotativas, dispositivos de posicionamento e sistemas de movimentação de materiais.

• Veículos de transporte e veículos especiais – mecanismos rotativos acionados eletricamente e equipamentos montados em veículos.

• Sistemas de rastreamento solar – suportes rotativos e sistemas para ajuste da posição de painéis solares.

Construção e desempenho

O acionamento de giro com rosca sem-fim SEA7 apresenta um projeto robusto que combina uma transmissão por engrenagens e um rolamento de giro em uma carcaça compacta. Sua construção permite suportar vários tipos de cargas, tornando-o adequado para integração em numerosos sistemas mecânicos.

O acionamento possui uma relação de redução de 71:1, velocidade máxima de rotação de saída de 1,4 rpm e torque nominal de saída de 210 Nm. A capacidade de carga axial estática é de 133 kN, a capacidade de carga radial estática é de 53 kN e o momento máximo de tombamento é de 13,5 kNm.

O torque de retenção é de 10,4 kNm, proporcionando resistência eficaz a cargas rotacionais externas. Durante a operação, devem ser consideradas as cargas admissíveis, o método de instalação e o sistema de controle elétrico adequado.

Conexão elétrica e controle

O acionamento de giro com rosca sem-fim está equipado com um motor elétrico de 12 V CC com corrente máxima especificada de 14 A. É adequado para conexão a uma fonte de alimentação apropriada de 12 volts.

Devem ser previstos controles elétricos adequados, proteção da fonte de alimentação e cabos elétricos corretamente dimensionados para a operação. O método de controle depende dos requisitos da aplicação específica.

O motor elétrico está incluído com o acionamento de giro com rosca sem-fim.

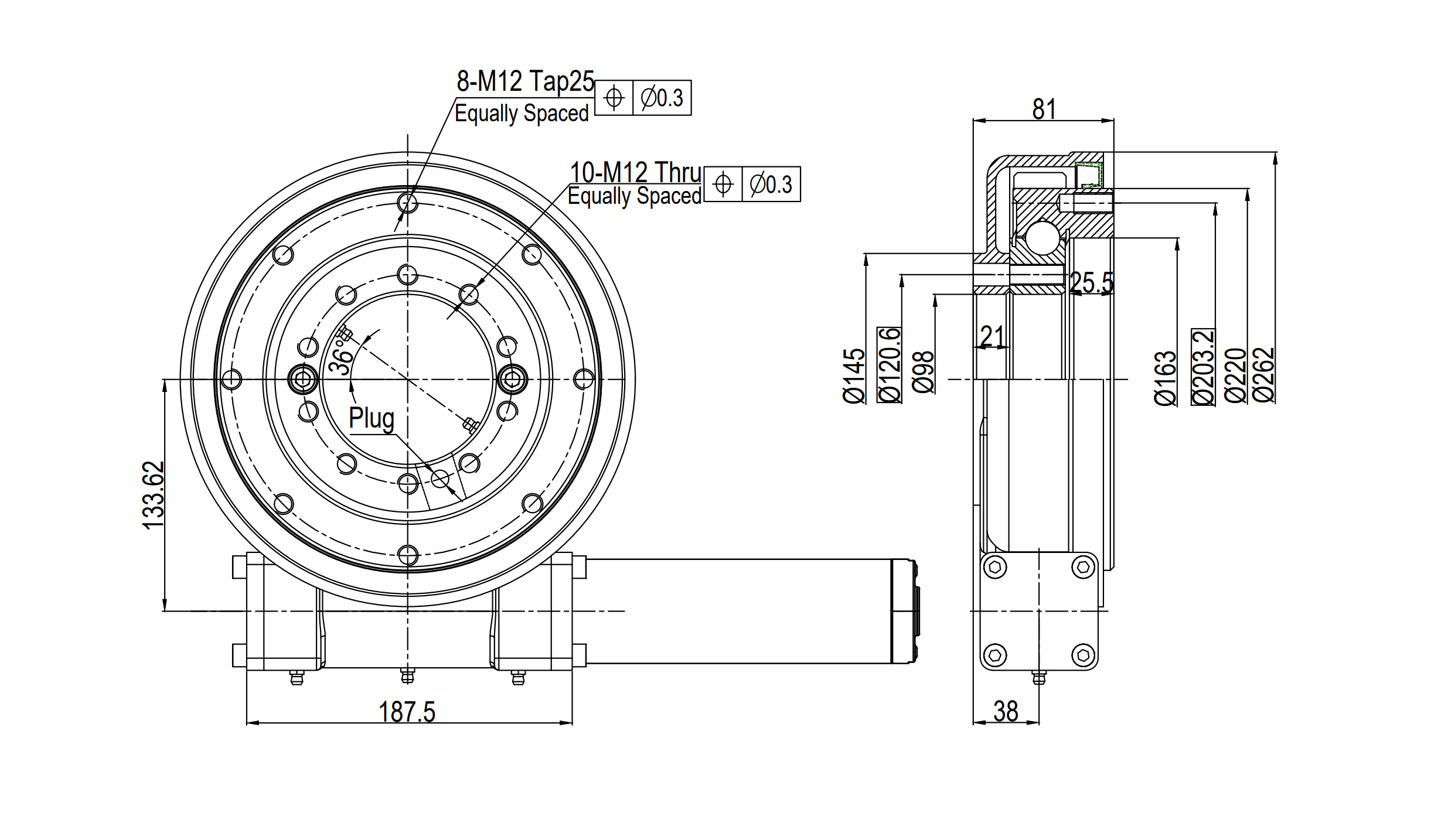

Dimensões SAE07 - ECO

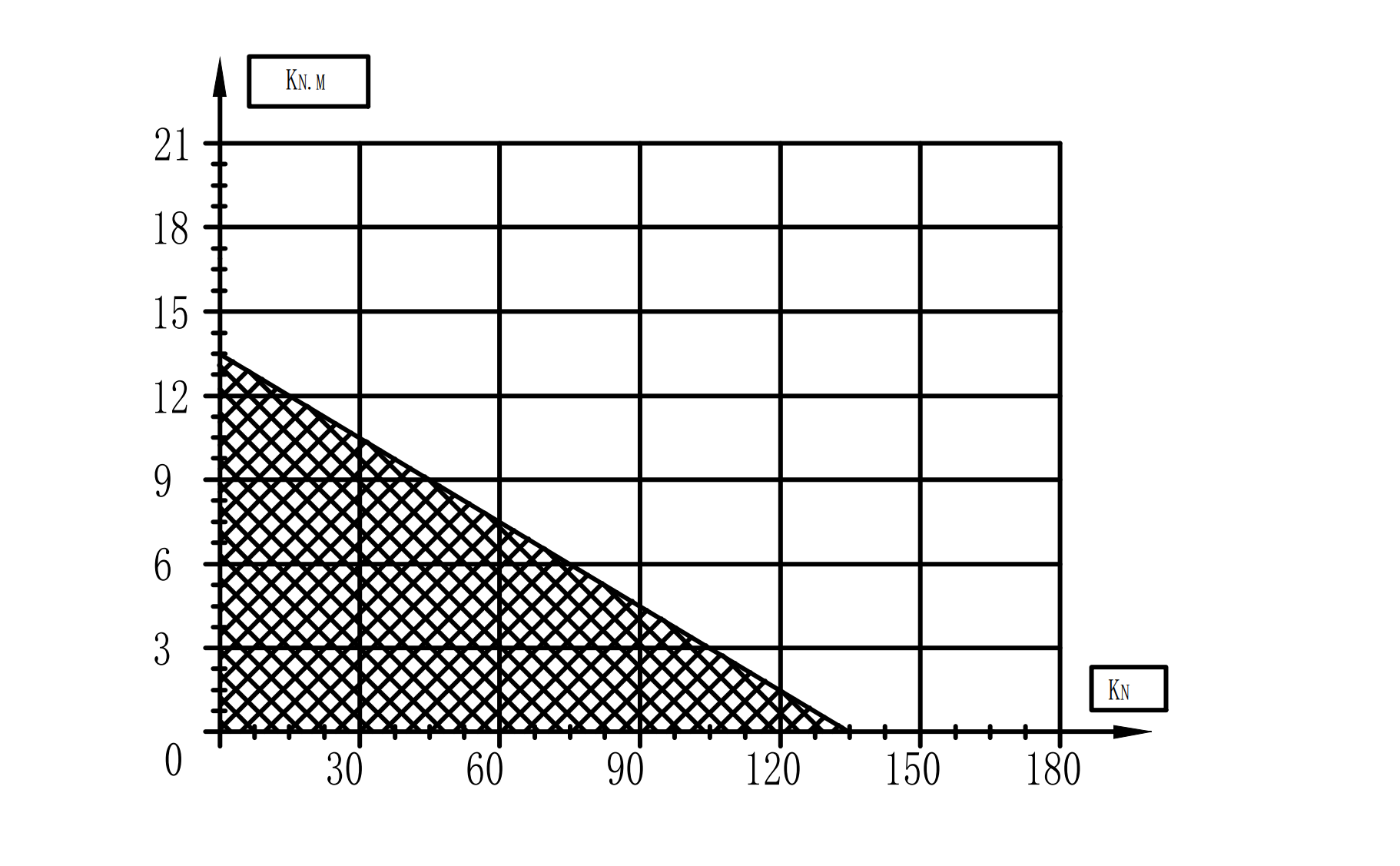

Diagrama de capacidade de carga

O diagrama mostra as combinações admissíveis de carga axial e momento de tombamento para o acionamento de giro com rosca sem-fim SEA7. À medida que a carga axial aumenta, o momento de tombamento admissível diminui. Para garantir a seleção correta e a operação segura do acionamento, devem ser observados os valores-limite especificados pelo fabricante.

Eixo horizontal: carga axial em kN.

Eixo vertical: momento de tombamento em kNm.

Área destacada: combinações de carga admissíveis de acordo com o diagrama do fabricante.

Curva limite: limite de carga combinada que não deve ser excedido.
