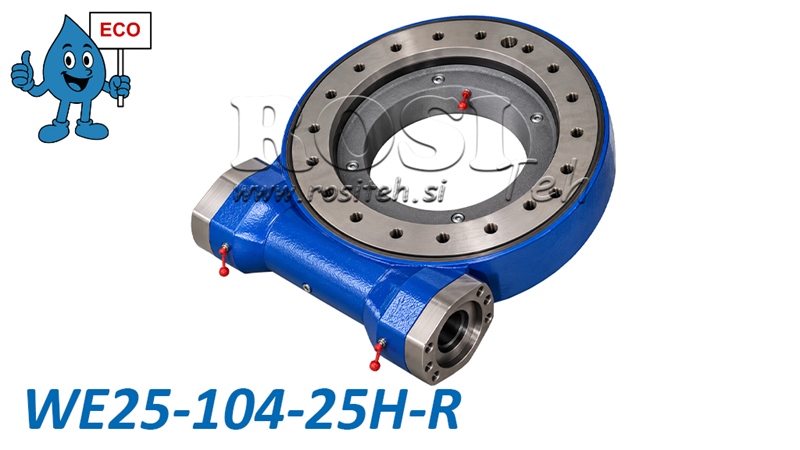

ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA25 - 34,2 kNm - RELAÇÃO DE TRANSMISSÃO 104:1 - ECO
| Informações técnicas | |
| Fornecedor: | China |
| Garantia: | 6 meses |
| Devoluções ou trocas: | 14 dias |
| Peso do produto: | 202 kg |
| Modelo: | WEA25 - ECO |
| Capacidade de carga axial estática: | 2360 kN |
| Capacidade de carga radial estática: | 945 kN |
| Amplitude de rotação: | 360° (contínua) |
| Relação de transmissão: | 104:1 |
| Velocidade máxima de saída: | ≤ 1,5 rpm |
| Momento de inclinação: | 310 kNm |
| Folga angular: | ≤ 0,15° |
| Diâmetro exterior do conjunto de giro: | 800 mm |
| Torque de retenção: | 158,3 kNm |
| Eixo de entrada: | Ø25 mm |
| Torque de saída: | 34,2 kNm |
Descrição
Os acionamentos de giro por coroa e sem-fim da Série WEA da nossa linha ECO oferecem uma solução potente, robusta e económica para a rotação controlada de estruturas e máquinas pesadas. Combinam um redutor de sem-fim e um rolamento de giro numa unidade compacta, permitindo a transmissão de torque elevado enquanto suportam cargas axiais, radiais e momentos de inclinação.
A série WEA ECO oferece uma excelente relação qualidade-preço e é adequada para aplicações em maquinaria agrícola, florestal, de construção e industrial onde são necessários elevado torque de rotação e posicionamento preciso da carga.
Como funciona um acionamento de giro por coroa e sem-fim
Um acionamento de giro por coroa e sem-fim funciona com base no princípio de uma transmissão por sem-fim, na qual um sem-fim aciona uma coroa de giro dentada. Este projeto proporciona uma elevada relação de redução, alto torque de saída e rotação lenta, suave e controlada. O acionamento pode ser operado utilizando um motor hidráulico adequado. O seu projeto permite rotação contínua de 360°, enquanto o rolamento de giro integrado suporta elevadas forças axiais e radiais e momentos de inclinação, tornando o acionamento adequado para condições de operação exigentes.
Principais vantagens
-
Linha ECO – uma solução acessível que oferece excelente relação qualidade-preço.
-
Alto torque de saída para a rotação de estruturas e cargas pesadas.
-
Projeto compacto e robusto com rolamento de giro integrado.
-
Capacidade de rotação contínua de 360°.
-
Rotação precisa e controlada com elevada relação de redução.
-
Elevada capacidade de carga axial e radial.
-
Elevada resistência a momentos de inclinação.
-
Materiais de alta qualidade e componentes de engrenagem tratados termicamente.
-
Ampla gama de modelos para diferentes cargas e aplicações.
Aplicações
Os acionamentos de giro por coroa e sem-fim da Série WEA ECO são utilizados em vários setores, especialmente em aplicações que exigem rotação e posicionamento fiáveis de componentes e conjuntos de máquinas pesadas.
-
Máquinas florestais – reboques florestais, gruas e estruturas rotativas.
-
Máquinas agrícolas – braços rotativos, implementos e equipamentos agrícolas.
-
Máquinas de construção – gruas, equipamentos de elevação e plataformas rotativas.
-
Equipamentos industriais – dispositivos de posicionamento, mesas rotativas e sistemas de movimentação de materiais.
-
Veículos de transporte e veículos especiais – conjuntos rotativos e equipamentos montados em veículos.
Materiais e construção
Os acionamentos de giro por coroa e sem-fim da Série WEA ECO são fabricados em aços de alta qualidade que proporcionam resistência mecânica, resistência ao desgaste e longa vida útil com manutenção adequada.
Os componentes de engrenagem podem ser fabricados em aços de grau 45, 50Mn, 42CrMo ou 42CrMo4, enquanto os sem-fins podem ser fabricados em aço 42CrMo ou 20CrMoTi. Componentes selecionados são tratados termicamente para melhorar a dureza e a resistência ao desgaste.
A dureza das superfícies temperadas das pistas de rolamento varia de 55 a 62 HRC, enquanto a dureza superficial do conjunto coroa e sem-fim varia de 58 a 62 HRC.
O acionamento de giro por coroa e sem-fim é pré-lubrificado de fábrica.
Dimensões WEA25 - ECO

Diagrama de carga limite
O diagrama mostra as combinações admissíveis de carga axial e momento de inclinação para o acionamento de giro por coroa e sem-fim WEA25. À medida que a carga axial aumenta, o momento de inclinação admissível diminui. Para uma seleção correta e uma operação segura, respeite os limites de carga especificados pelo fabricante.

Eixo horizontal: Carga axial em kN.
Eixo vertical: Momento de inclinação em kNm.
Área sombreada: Combinações admissíveis de cargas de acordo com o diagrama do fabricante.
Curva limite: Carga combinada máxima admissível que não deve ser excedida.
