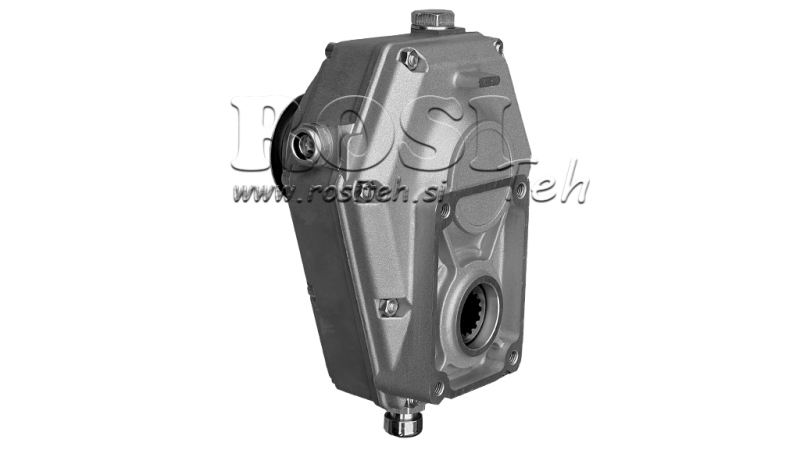

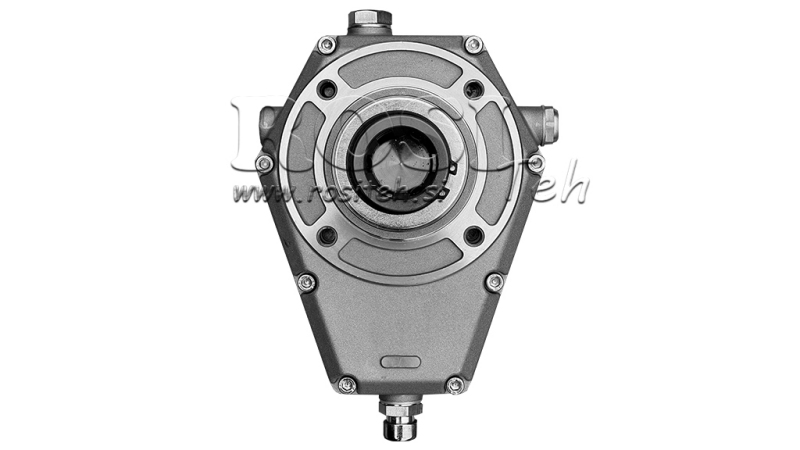

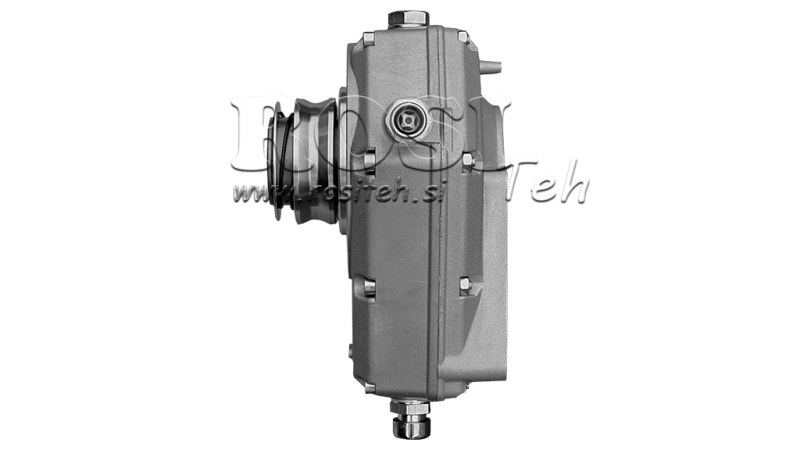

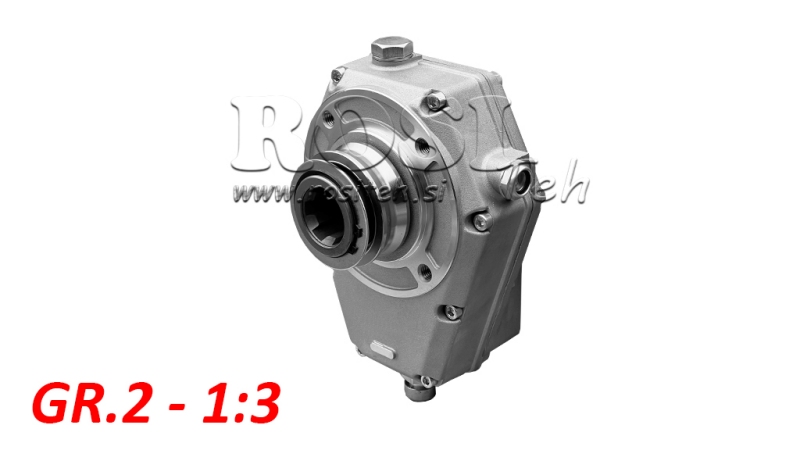

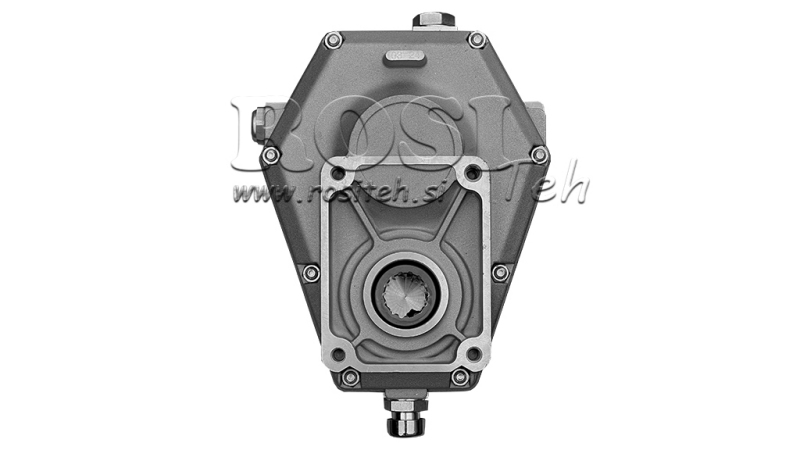

CAIXA DE CÂMBIO GR.2 -1:3 FEMEA COM PINO

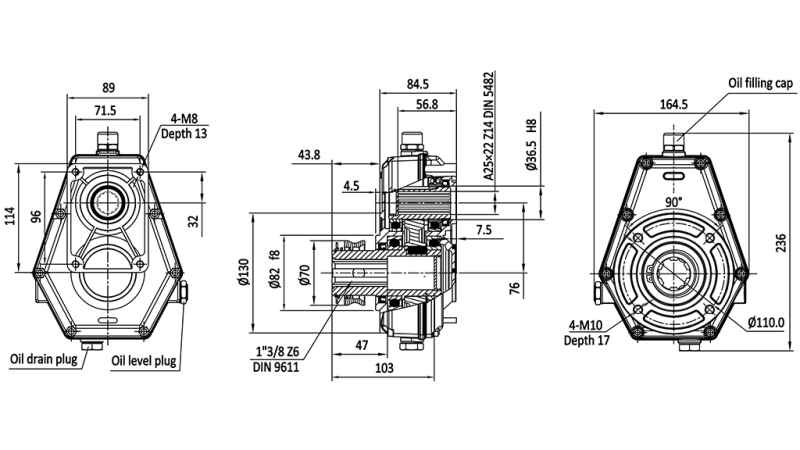

DIMENSÕES

INSTRUÇÕES DE USO

1. Uso pretendido

A caixa de engrenagens é uma transmissão mecânica que aumenta a velocidade de rotação do eixo de saída e permite o funcionamento de uma bomba hidráulica de engrenagem através do eixo PTO do trator.

É utilizada para acionar:

- unidades hidráulicas,

- guinchos florestais,

- quebradores de madeira,

- outros equipamentos hidráulicos.

2. Posição de instalação

A caixa de engrenagens deve ser instalada na posição correta de funcionamento para garantir a lubrificação adequada das engrenagens. Recomenda-se uma instalação horizontal, portanto a bomba e a caixa de engrenagens devem estar alinhadas horizontalmente.

Importante:

- a caixa de engrenagens deve sempre ser instalada de modo que o óleo dentro do alojamento esteja em contato com a transmissão de engrenagens,

- não é permitido funcionamento prolongado na posição invertida,

- a caixa de engrenagens deve ser apoiada mecanicamente (não deve ficar pendurada apenas no eixo PTO).

3. Sentido de rotação

Antes da instalação, verifique o sentido de rotação do eixo PTO e o sentido de rotação requerido da bomba hidráulica.

O sentido de rotação incorreto pode causar danos à bomba, falha nas vedações e fluxo inadequado de óleo.

4. Lubrificação a óleo

A caixa de engrenagens deve ser continuamente lubrificada com óleo dentro do alojamento para garantir o funcionamento correto das engrenagens. O lubrificante recomendado é óleo para engrenagem SAE 90.

A caixa deve ser preenchida com óleo até o nível de controle.

Antes do primeiro uso, remova o bujão de enchimento, encha a unidade com óleo até a marca de nível e feche o bujão.

Antes de cada uso, verifique o nível de óleo. A primeira troca de óleo é recomendada após 50 horas de funcionamento e posteriormente a cada 1500 horas ou uma vez por ano.

5. Temperatura de operação

A temperatura normal de operação do alojamento da caixa de engrenagens está entre 50 e 80°C. Caso ultrapasse 90°C, verifique o nível de óleo, a carga e o alinhamento.

6. Manutenção e possíveis problemas
