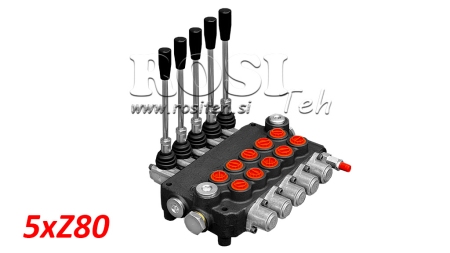

MANUAL VÁLVULA HIDRÁULICA MONOBLOCO 5xZ80
| Informações técnicas | |
| Fornecedor: | Bulgária |
| Devolução ou troca: | 14 dias |
| Garantia: | 6 meses |
| Peso do produto: | 13,6 kg |
| Tipo de válvula: | Monobloco Z80 |
| Caudal nominal: | 80 L/min |
| Número de secções: | 5 |
| Material do corpo: | Ferro fundido |
| Material do cursor: | Aço carbono (18 mm de diâmetro) |
| Acionamento: | Mecânico (por alavanca de comando) |
| Circuito hidráulico: | Paralelo |
| Pressão máx. (porta T): | 35 bar (pressão de retorno) |
| Pressão máx. (porta P): | 315 bar (pressão de entrada) |
| Pressão máx. (portas A e B): | 315 bar (pressão de trabalho) |
| Válvula de alívio de pressão ajustada de fábrica: | 180 bar |
| Faixa de ajuste da válvula de alívio de pressão: | 120-250 bar |
| Fuga interna: | 8 cm³/min a Δp = 100 bar e 40°C |
| Temperatura de operação: | -40°C a +60°C |
| Temperatura de operação do óleo: | -20°C a +80°C com vedações NBR, -20°C a +100°C com vedações FPM |
| Viscosidade do óleo: | 15–75 mm²/s (recomendado) |
Descrição
As válvulas hidráulicas monobloco Z80 foram concebidas para o controlo fiável e preciso do caudal de óleo hidráulico entre a bomba e os atuadores hidráulicos. Estão disponíveis em versões com 1 a 6 secções, permitindo o controlo de uma a seis funções hidráulicas independentes, conforme os requisitos do sistema.
Cada secção possui portas de trabalho A e B. A versão BSP padrão utiliza uma ligação G 1/2 para a entrada de pressão P, G 3/4 para a porta de retorno T e ligações G 1/2 para as portas de trabalho A e B. Dependendo da configuração de cursor selecionada, a válvula é adequada para controlar cilindros hidráulicos de duplo efeito ou de simples efeito, motores hidráulicos e outros atuadores hidráulicos.
Na versão com acionamento manual, a válvula é controlada mecanicamente por alavancas. O movimento de uma alavanca individual direciona o óleo hidráulico para a porta de trabalho correspondente, controlando assim o sentido de movimento do atuador conectado. Na posição neutra, a respetiva função hidráulica não é ativada.
Principais vantagens das válvulas Z80:
- caudal nominal: 80 l/min,
- pressão máxima de trabalho: 315 bar,
- disponível com 1 a 6 secções,
- construção monobloco compacta e robusta,
- acionamento manual simples e direto,
- controlo independente das funções hidráulicas individuais,
- ligações hidráulicas padrão,
- adequada para diversos sistemas hidráulicos móveis e estacionários.
As válvulas Z80 estão equipadas com uma válvula principal de alívio de pressão e uma válvula de retenção. Estão disponíveis em configurações paralelas ou tandem, com uma ligação opcional Power Beyond (Carry Over) para conectar válvulas hidráulicas adicionais.
As válvulas hidráulicas monobloco Z80 são adequadas para utilização em máquinas agrícolas e florestais, bem como em diversos equipamentos hidráulicos industriais e móveis. A seleção do número adequado de secções e do tipo de cursor permite adaptar a válvula às funções hidráulicas específicas de cada máquina ou aplicação.

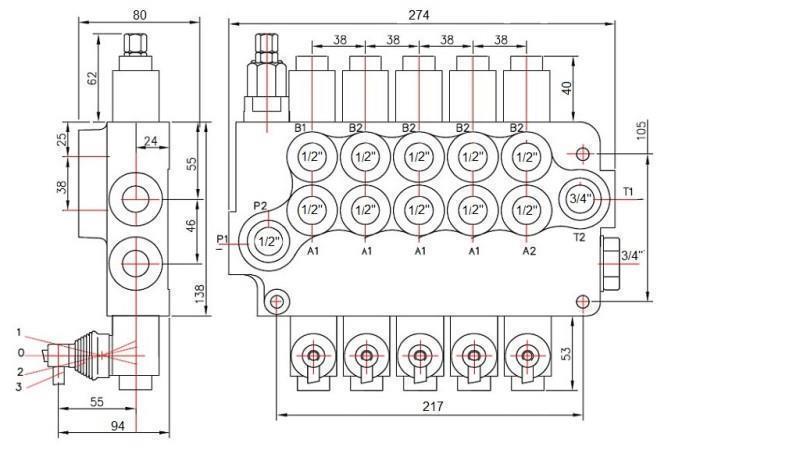

Dimensões

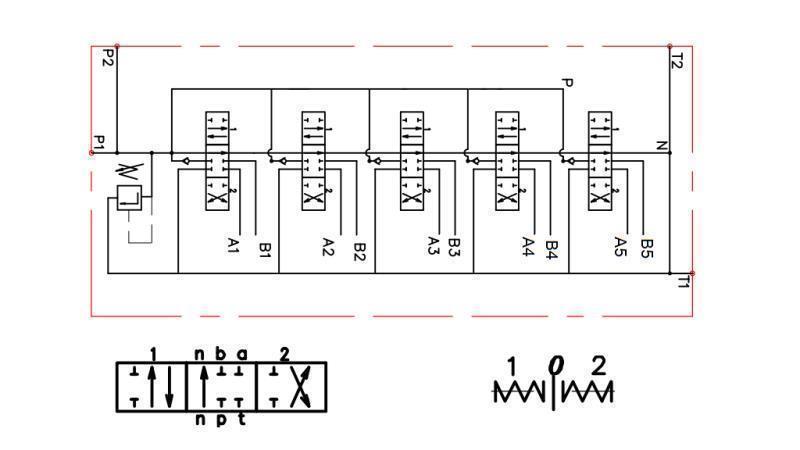

Esquema do circuito hidráulico
