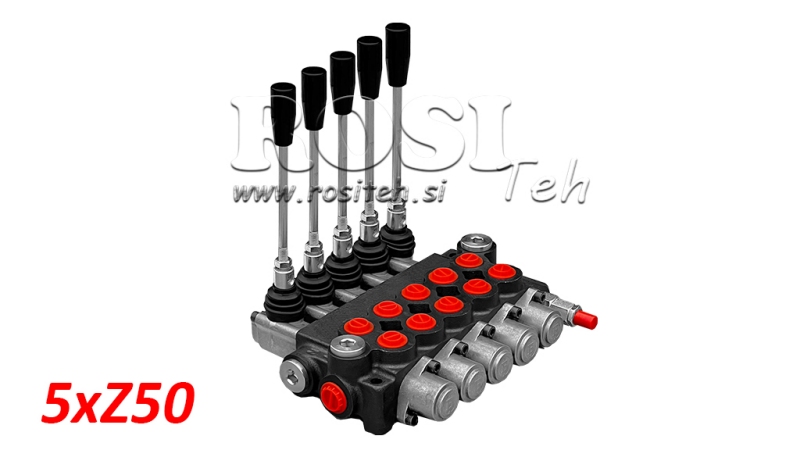

MANUAL VÁLVULA HIDRÁULICA MONOBLOCO 5xZ50
| Informações técnicas | |
| Fornecedor: | Bulgária |
| Devolução ou troca: | 14 dias |
| Garantia: | 6 meses |
| Peso do produto: | 8,5 kg |
| Tipo de válvula: | Z50 monobloco |
| Caudal nominal: | 50 L/min |
| Número de secções: | 5 |
| Material do corpo: | Ferro fundido |
| Material do cursor: | Aço-carbono (16 mm de diâmetro) |
| Acionamento: | Mecânico (através de alavanca de comando) |
| Circuito hidráulico: | Paralelo |
| Pressão máx. (porta T): | 35 bar (pressão de retorno) |
| Pressão máx. (porta P): | 315 bar (pressão de entrada) |
| Pressão máx. (portas A e B): | 315 bar (pressão de trabalho) |
| Válvula de alívio de pressão calibrada de fábrica: | 180 bar |
| Faixa de ajuste da válvula de alívio de pressão: | Dependendo da mola: 50–120 / 120–250 / 220–315 bar |
| Fuga interna: | 7 cm³/min a Δp = 100 bar e 40°C |
| Temperatura de funcionamento: | -40°C a +60°C |
| Temperatura de funcionamento do óleo: | -20°C a +80°C com vedantes NBR |
| Viscosidade do óleo: | 15–75 mm²/s (recomendado) |
Descrição
As válvulas distribuidoras hidráulicas monobloco Z50 foram concebidas para o controlo manual fiável e preciso do caudal de óleo hidráulico entre a bomba e os atuadores hidráulicos. Estão disponíveis em versões com 1 a 7 secções, permitindo o controlo de uma a sete funções hidráulicas independentes, dependendo dos requisitos do sistema hidráulico.
Cada secção possui portas de trabalho A e B com roscas G 3/8" para ligação a um cilindro hidráulico, motor hidráulico ou outro atuador hidráulico de duplo efeito. A porta principal de pressão P e a porta de retorno T possuem roscas G 1/2".
A válvula é acionada mecanicamente por alavancas de comando. Ao deslocar uma alavanca individual, o óleo hidráulico é direcionado para uma ou outra porta de trabalho, controlando o sentido de movimento do atuador ligado. Na posição neutra, a respetiva função hidráulica não é ativada.
Principais vantagens das válvulas Z50:
- disponíveis com 1 a 7 secções,
- construção monobloco compacta,
- acionamento manual simples e direto,
- controlo independente das funções hidráulicas individuais,
- ligações hidráulicas normalizadas,
- construção robusta para utilização em máquinas agrícolas e de trabalho.
As válvulas hidráulicas monobloco Z50 são adequadas para utilização em máquinas agrícolas e florestais, bem como em diversos equipamentos hidráulicos industriais e móveis. A seleção do número adequado de secções permite adaptar a válvula ao número de funções hidráulicas exigidas por uma determinada máquina ou aplicação.

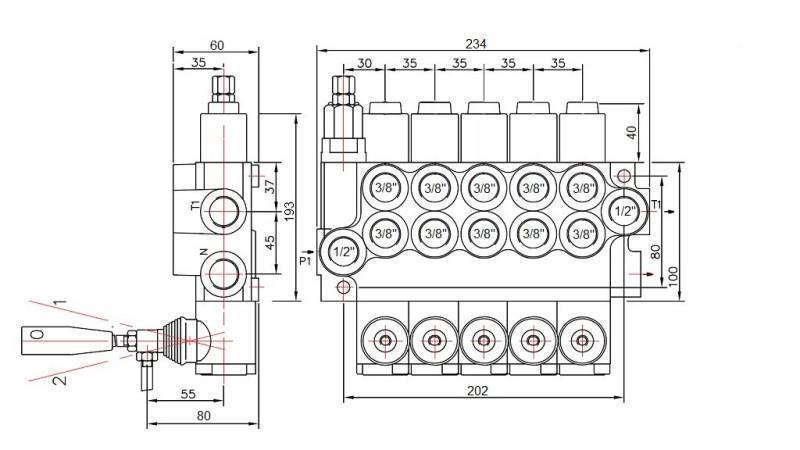

Dimensões

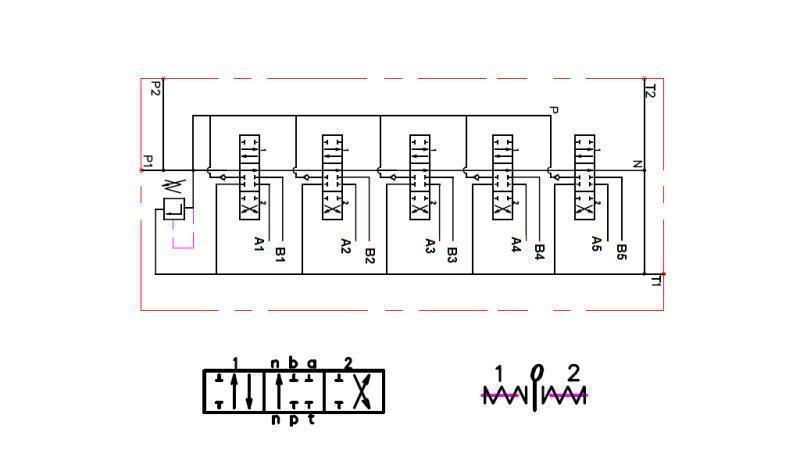

Esquema do circuito hidráulico
