MANUAL VÁLVULA HIDRÁULICA MONOBLOCO 4xZ50 + FUNÇÃO FLUTUANTE
| Informações técnicas | |
| Fornecedor: | Bulgária |
| Devolução ou troca: | 14 dias |
| Garantia: | 6 meses |
| Peso do produto: | 7,20 kg |
| Tipo de válvula: | Monobloco Z50 com função de flutuação |
| Caudal nominal: | 50 L/min |
| Número de secções: | 4 |
| Material do corpo: | Ferro fundido |
| Material do carretel: | Aço-carbono (16 mm de diâmetro) |
| Acionamento: | Mecânico (por alavanca de comando) |
| Posições da alavanca: | 4 |
| Funções: | Dupla ação + função de flutuação (FLOAT) |
| Circuito hidráulico: | Paralelo |
| Pressão máx. (porta T): | 35 bar (pressão de retorno) |
| Pressão máx. (porta P): | 315 bar (pressão de entrada) |
| Pressão máx. (portas A e B): | 315 bar (pressão de trabalho) |
| Válvula de alívio de pressão regulada de fábrica: | 180 bar |
| Faixa de ajuste da válvula de alívio de pressão: | Dependendo da mola: 50–120 / 120–250 / 220–315 bar |
| Fuga interna: | 7 cm³/min a Δp = 100 bar e 40°C |
| Temperatura de funcionamento: | -40°C a +60°C |
| Temperatura de funcionamento do óleo: | -20°C a +80°C com vedantes NBR |
| Viscosidade do óleo: | 15–75 mm²/s (recomendado) |
Descrição
A válvula hidráulica monobloco Z50 com função de flutuação foi concebida para o controlo manual fiável e preciso do caudal de óleo hidráulico entre a bomba e o atuador hidráulico. Uma característica essencial desta versão é a posição flutuante adicional (FLOAT), que permite que o cilindro hidráulico ligado se mova livremente.
A secção dispõe de portas de trabalho A e B com roscas G 3/8" para ligação de um cilindro hidráulico ou de outro atuador hidráulico de dupla ação. A porta principal de pressão P e a porta de retorno T têm roscas G 1/2".
A válvula é acionada mecanicamente por uma alavanca. Além do controlo bidirecional padrão do cilindro, a válvula também possui uma posição flutuante. Quando a alavanca é deslocada para a posição flutuante, as portas A e B são ligadas à linha de retorno T, permitindo que a haste do cilindro hidráulico se mova livremente em ambas as direções sob a influência de forças externas.
A função de flutuação é particularmente útil para implementos que necessitam de acompanhar o terreno ou a superfície do solo durante o funcionamento, uma vez que o cilindro hidráulico não mantém o implemento numa posição fixa quando a função de flutuação está ativada.
Principais vantagens da versão Z50 + F:
- função de flutuação adicional (FLOAT),
- movimento livre do cilindro hidráulico na posição flutuante,
- adequada para implementos que necessitam de acompanhar o terreno,
- acionamento mecânico simples por alavanca,
- válvula de alívio de pressão integrada,
- construção monobloco robusta.
A válvula hidráulica Z50 com função de flutuação é adequada para utilização em máquinas agrícolas, florestais e outras máquinas hidráulicas móveis onde, além do controlo padrão de dupla ação, é necessário o movimento livre do cilindro hidráulico.

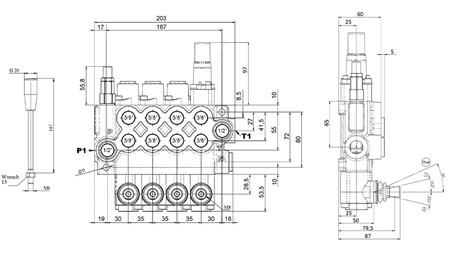

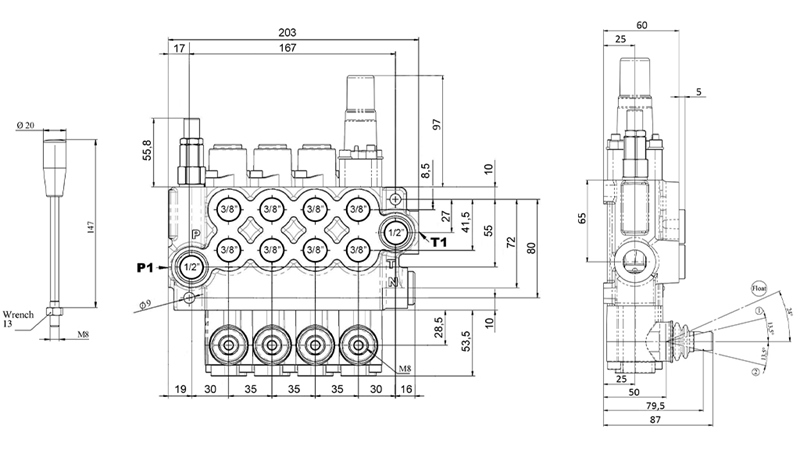

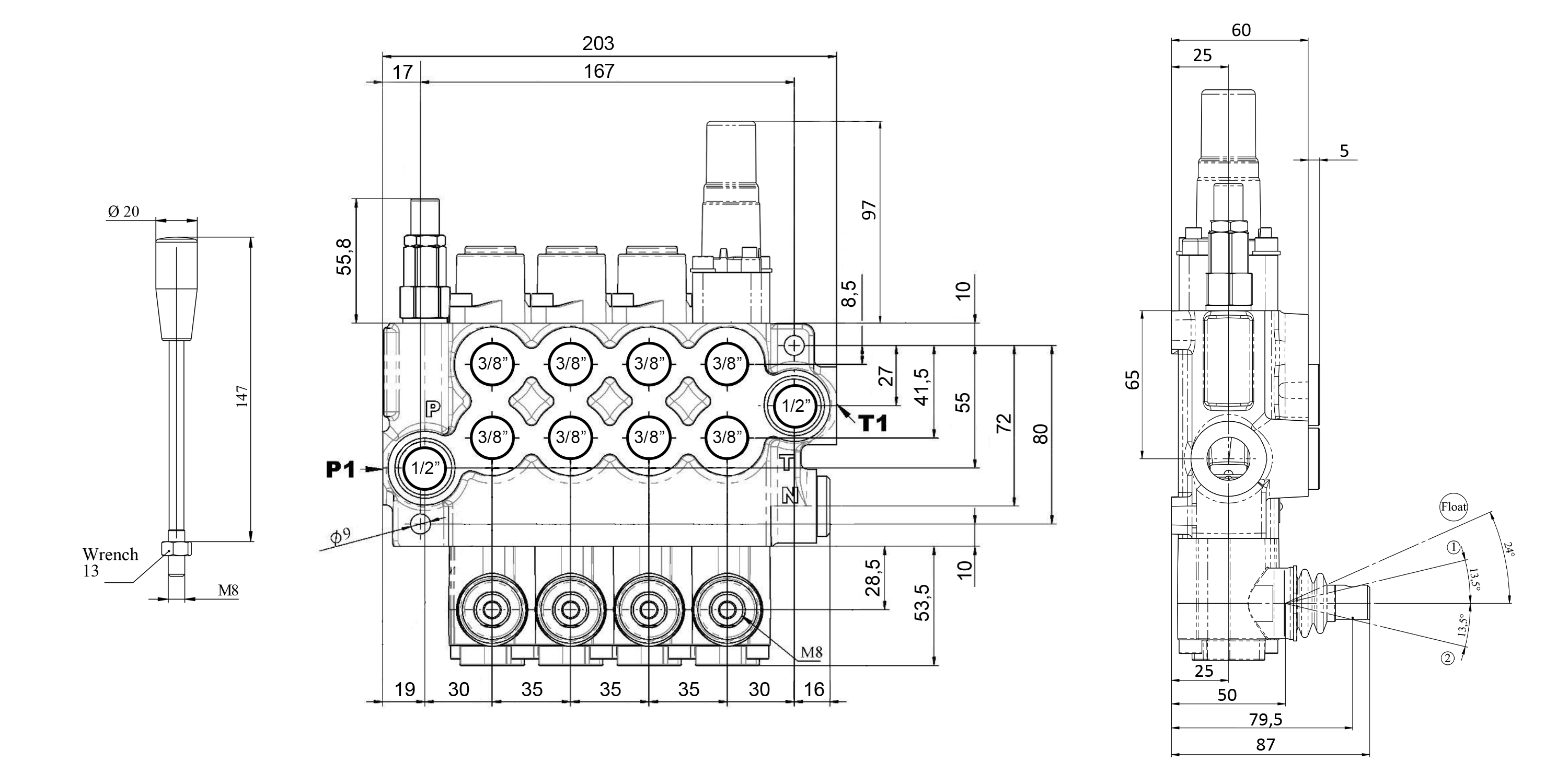

Dimensões

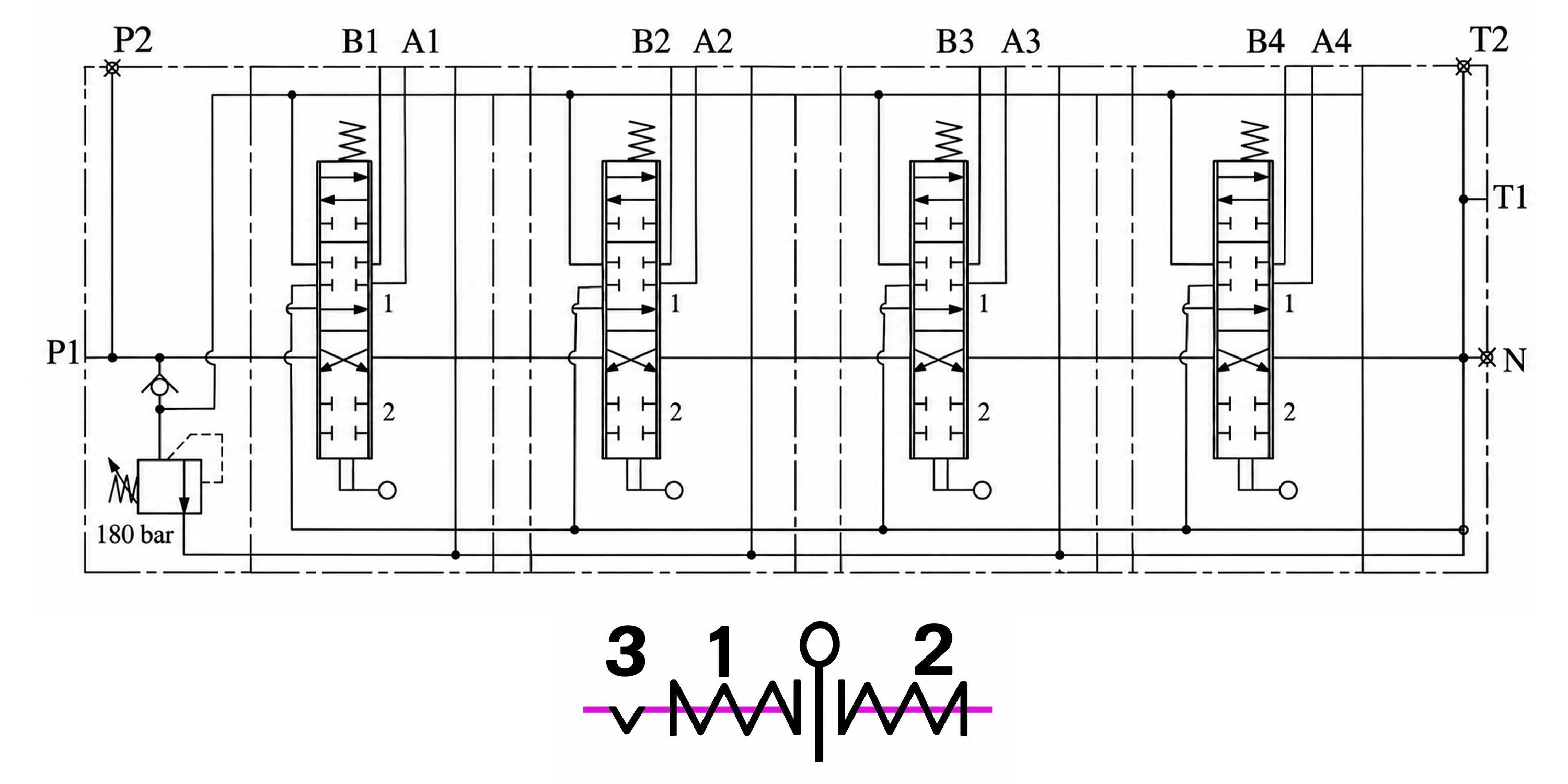

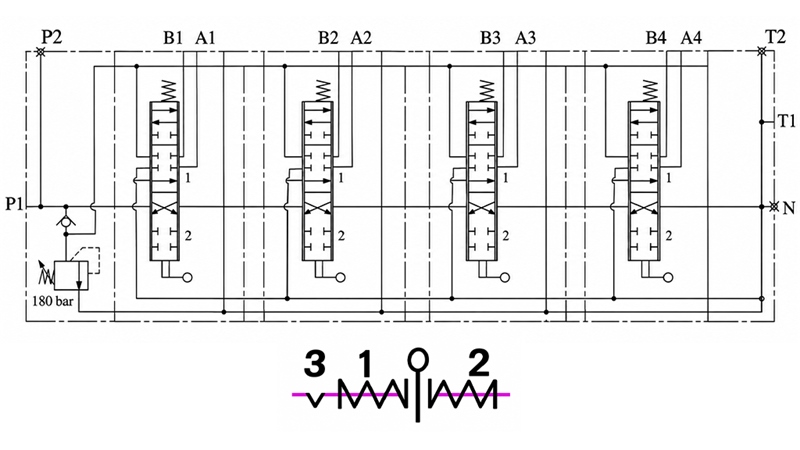

Esquema do Circuito Hidráulico
