MANUAL VÁLVULA HIDRÁULICA MONOBLOCO 4xZ80
| Informações técnicas | |
| Fornecedor: | Bulgária |
| Devolução ou troca: | 14 dias |
| Garantia: | 6 meses |
| Peso do produto: | 11,5 kg |
| Tipo de válvula: | Monobloco Z80 |
| Vazão nominal: | 80 L/min |
| Número de seções: | 4 |
| Material do corpo: | Ferro fundido |
| Material do carretel: | Aço carbono (18 mm de diâmetro) |
| Acionamento: | Mecânico (por alavanca de comando) |
| Circuito hidráulico: | Paralelo |
| Pressão máx. (porta T): | 35 bar (pressão de retorno) |
| Pressão máx. (porta P): | 315 bar (pressão de entrada) |
| Pressão máx. (portas A e B): | 315 bar (pressão de trabalho) |
| Válvula de alívio de pressão ajustada de fábrica: | 180 bar |
| Faixa de ajuste da válvula de alívio de pressão: | 120-250 bar |
| Vazamento interno: | 8 cm³/min a Δp = 100 bar e 40°C |
| Temperatura de operação: | -40°C a +60°C |
| Temperatura de operação do óleo: | -20°C a +80°C com vedações NBR, -20°C a +100°C com vedações FPM |
| Viscosidade do óleo: | 15–75 mm²/s (recomendada) |
Descrição
As válvulas hidráulicas monobloco Z80 são projetadas para o controle confiável e preciso do fluxo de óleo hidráulico entre a bomba e os atuadores hidráulicos. Estão disponíveis em versões com 1 a 6 seções, permitindo o controle de uma a seis funções hidráulicas independentes, de acordo com os requisitos do sistema.
Cada seção possui portas de trabalho A e B. A versão BSP padrão utiliza uma conexão G 1/2 para a entrada de pressão P, G 3/4 para a porta de retorno T e conexões G 1/2 para as portas de trabalho A e B. Dependendo da configuração de carretel selecionada, a válvula é adequada para controlar cilindros hidráulicos de dupla ação ou de simples ação, motores hidráulicos e outros atuadores hidráulicos.
Na versão de acionamento manual, a válvula é controlada mecanicamente por alavancas. O movimento de uma alavanca individual direciona o óleo hidráulico para a porta de trabalho correspondente, controlando assim o sentido de movimento do atuador conectado. Na posição neutra, a respectiva função hidráulica não é ativada.
Principais vantagens das válvulas Z80:
- vazão nominal: 80 l/min,
- pressão máxima de trabalho: 315 bar,
- disponível com 1 a 6 seções,
- construção monobloco compacta e robusta,
- operação manual simples e direta,
- controle independente das funções hidráulicas individuais,
- conexões hidráulicas padrão,
- adequada para diversos sistemas hidráulicos móveis e estacionários.
As válvulas Z80 são equipadas com uma válvula principal de alívio de pressão e uma válvula de retenção. Estão disponíveis em configurações paralela ou tandem, com uma conexão opcional Power Beyond (Carry Over) para conectar válvulas hidráulicas adicionais.
As válvulas hidráulicas monobloco Z80 são adequadas para uso em máquinas agrícolas e florestais, bem como em diversos equipamentos hidráulicos industriais e móveis. A seleção do número adequado de seções e do tipo de carretel permite adaptar a válvula às funções hidráulicas específicas de cada máquina ou aplicação.

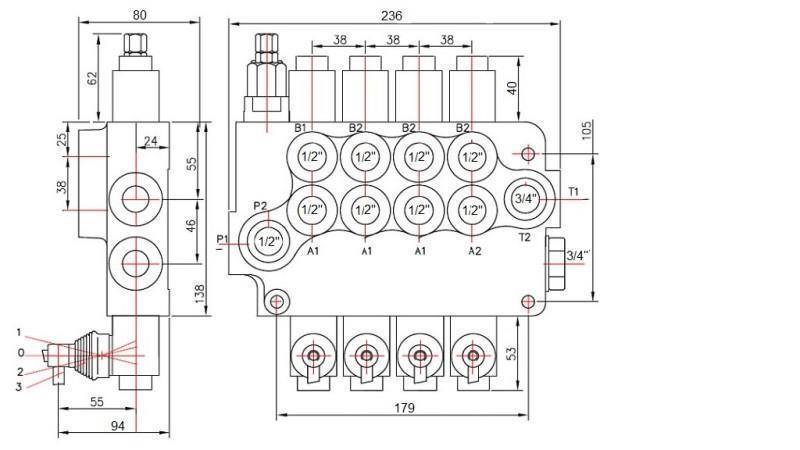

Dimensões

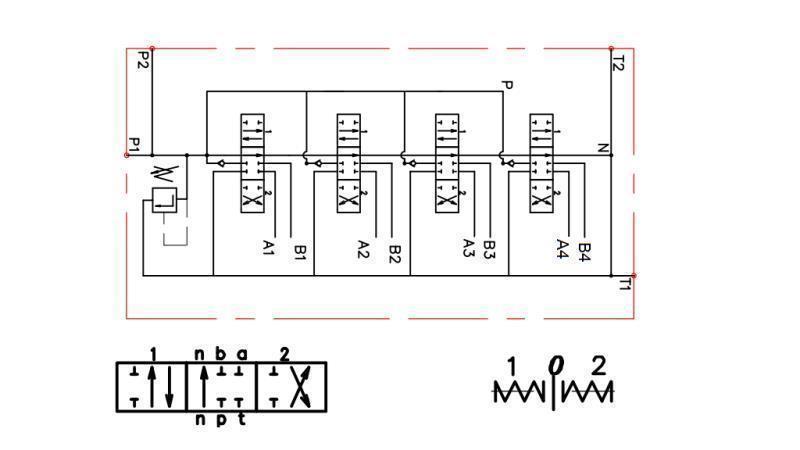

Diagrama do circuito hidráulico
