MANUAL VÁLVULA HIDRÁULICA MONOBLOCO 3xZ50 + FUNÇÃO FLUTUANTE
| Informações técnicas | |
| Fornecedor: | Bulgária |
| Devolução ou troca: | 14 dias |
| Garantia: | 6 meses |
| Peso do produto: | 5,95 kg |
| Tipo de distribuidor: | Monobloco Z50 com função flutuante |
| Caudal nominal: | 50 L/min |
| Número de secções: | 3 |
| Material do corpo: | Ferro fundido |
| Material do carretel: | Aço carbono (16 mm de diâmetro) |
| Acionamento: | Mecânico (através de alavanca de comando) |
| Posições da alavanca: | 4 |
| Funções: | Duplo efeito + função flutuante (FLOAT) |
| Circuito hidráulico: | Paralelo |
| Pressão máx. (porta T): | 35 bar (pressão de retorno) |
| Pressão máx. (porta P): | 315 bar (pressão de entrada) |
| Pressão máx. (portas A e B): | 315 bar (pressão de trabalho) |
| Válvula de alívio de pressão ajustada de fábrica: | 180 bar |
| Faixa de ajuste da válvula de alívio de pressão: | Dependendo da mola: 50–120 / 120–250 / 220–315 bar |
| Fuga interna: | 7 cm³/min a Δp = 100 bar e 40°C |
| Temperatura de operação: | -40°C a +60°C |
| Temperatura de operação do óleo: | -20°C a +80°C com vedações NBR |
| Viscosidade do óleo: | 15–75 mm²/s (recomendado) |
Descrição
O distribuidor hidráulico monobloco Z50 com função flutuante foi concebido para o controlo manual fiável e preciso do caudal de óleo hidráulico entre a bomba e o atuador hidráulico. Uma característica principal desta versão é a posição flutuante adicional (FLOAT), que permite que o cilindro hidráulico ligado se mova livremente.
A secção possui portas de trabalho A e B com roscas G 3/8" para ligar um cilindro hidráulico ou outro atuador hidráulico de duplo efeito. A porta principal de pressão P e a porta de retorno T têm roscas G 1/2".
O distribuidor é acionado mecanicamente por uma alavanca. Além do controlo bidirecional padrão do cilindro, o distribuidor também possui uma posição flutuante. Quando a alavanca é colocada na posição flutuante, as portas A e B são ligadas à linha de retorno T, permitindo que a haste do cilindro hidráulico se mova livremente em ambas as direções sob a influência de forças externas.
A função flutuante é particularmente útil para implementos que precisam de acompanhar o terreno ou a superfície do solo durante a operação, uma vez que o cilindro hidráulico não mantém o implemento numa posição fixa quando a função flutuante está engatada.
Principais vantagens da versão Z50 + F:
- função flutuante adicional (FLOAT),
- movimento livre do cilindro hidráulico na posição flutuante,
- adequado para implementos que precisam de acompanhar o terreno,
- acionamento mecânico simples por alavanca,
- válvula de alívio de pressão integrada,
- construção monobloco robusta.
O distribuidor hidráulico Z50 com função flutuante é adequado para utilização em máquinas agrícolas, florestais e outras máquinas hidráulicas móveis onde, além do controlo padrão de duplo efeito, é necessário o movimento livre do cilindro hidráulico.

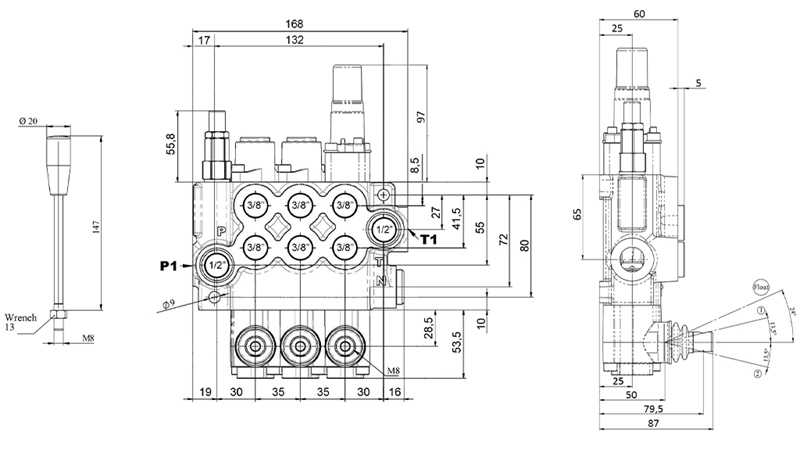

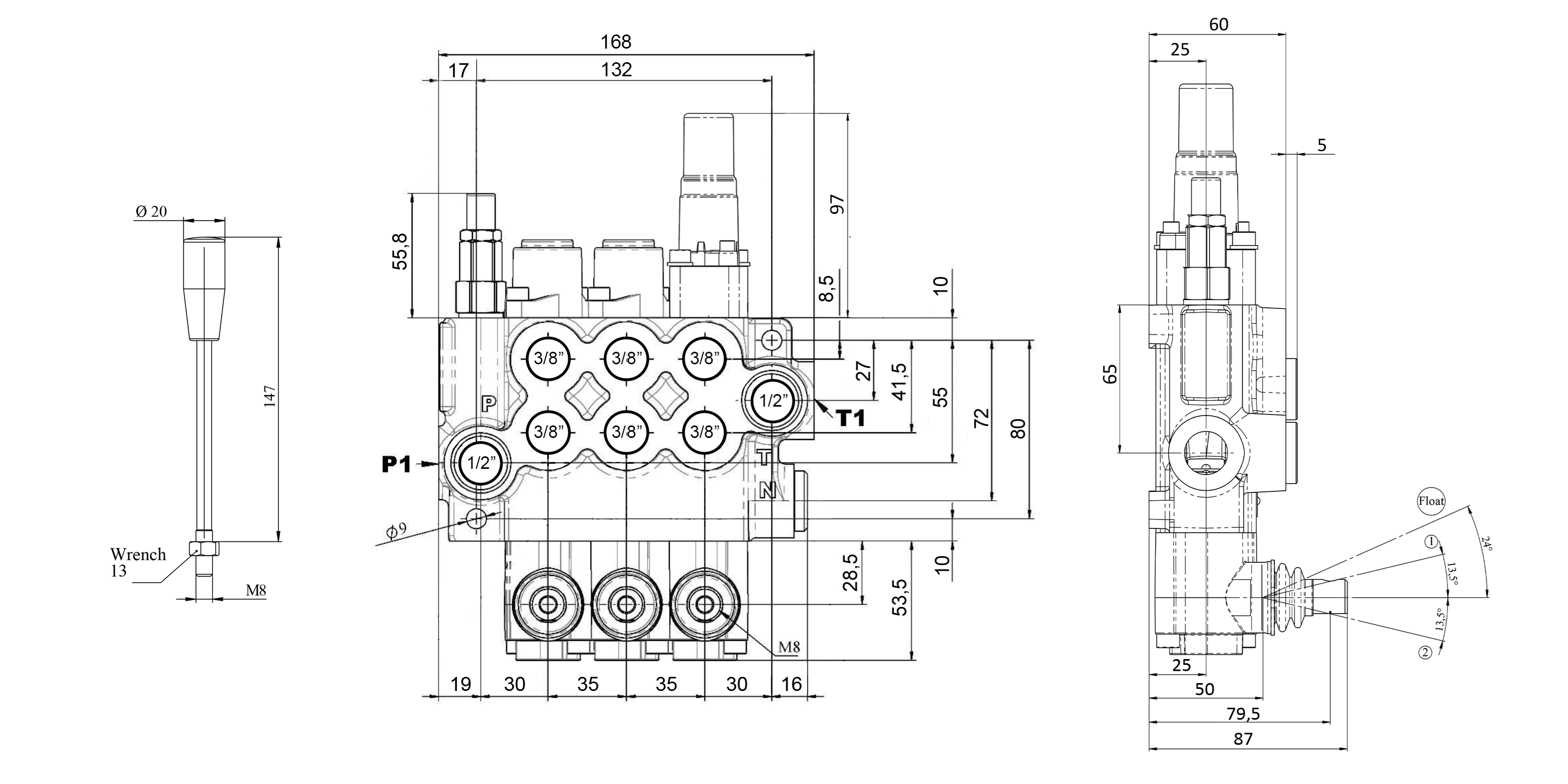

Dimensões

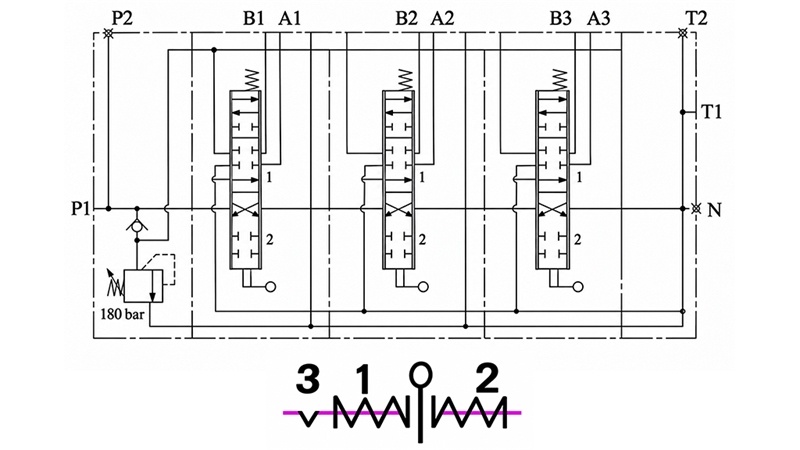

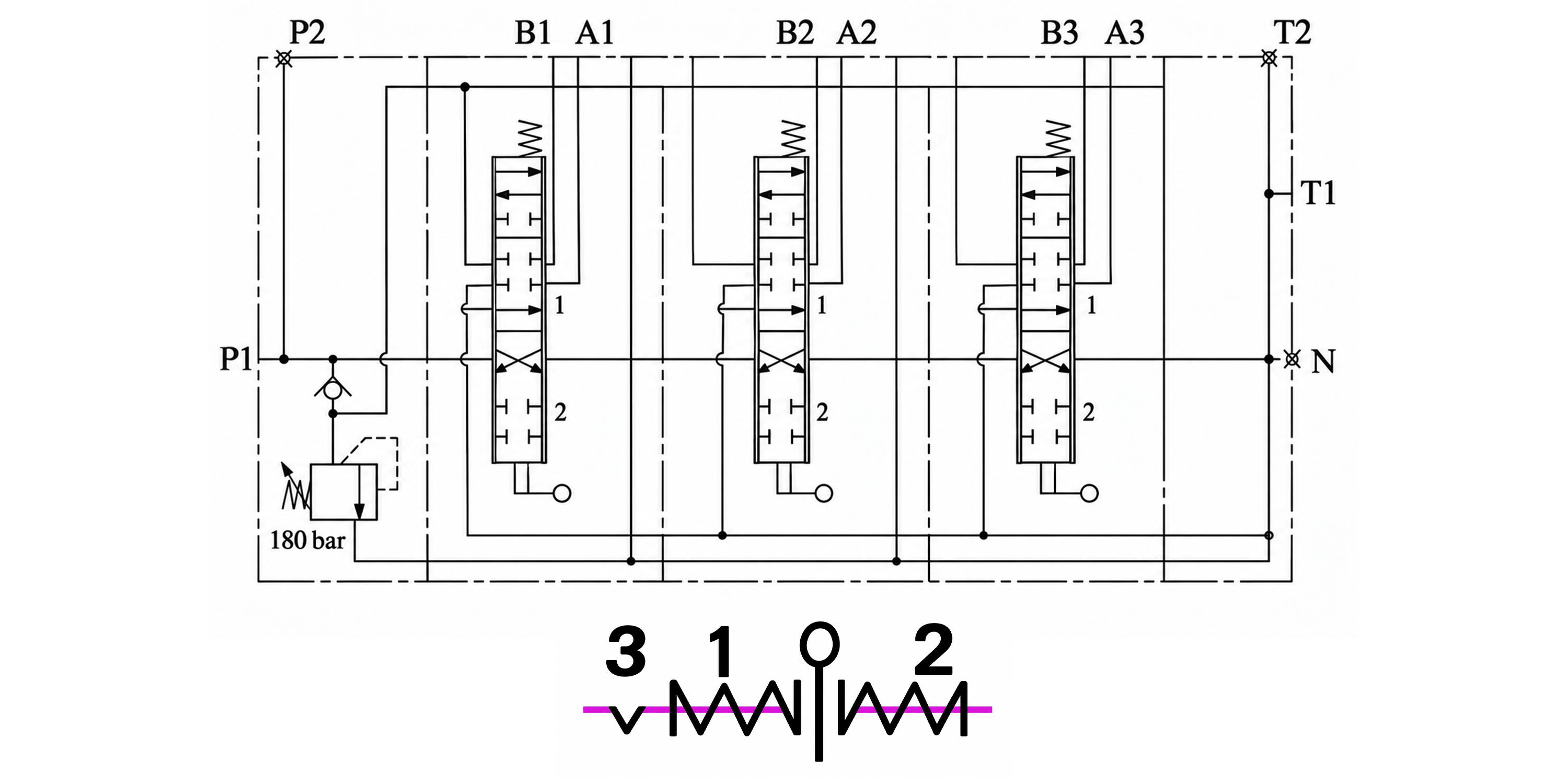

Esquema do circuito hidráulico
