MANUAL VÁLVULA HIDRÁULICA MONOBLOCO 2xZ50 + FUNÇÃO FLUTUANTE
| Informações técnicas | |
| Fornecedor: | Bulgária |
| Devolução ou troca: | 14 dias |
| Garantia: | 6 meses |
| Peso do produto: | 4,85 kg |
| Tipo de válvula: | Monobloco Z50 com função flutuante |
| Vazão nominal: | 50 L/min |
| Número de seções: | 2 |
| Material do corpo: | Ferro fundido |
| Material do carretel: | Aço carbono (diâmetro de 16 mm) |
| Acionamento: | Mecânico (por alavanca de comando) |
| Posições da alavanca: | 4 |
| Funções: | Dupla ação + função flutuante (FLOAT) |
| Circuito hidráulico: | Paralelo |
| Pressão máx. (porta T): | 35 bar (pressão de retorno) |
| Pressão máx. (porta P): | 315 bar (pressão de entrada) |
| Pressão máx. (portas A e B): | 315 bar (pressão de trabalho) |
| Válvula de alívio de pressão ajustada de fábrica: | 180 bar |
| Faixa de ajuste da válvula de alívio de pressão: | Dependendo da mola: 50–120 / 120–250 / 220–315 bar |
| Vazamento interno: | 7 cm³/min a Δp = 100 bar e 40°C |
| Temperatura de operação: | -40°C a +60°C |
| Temperatura de operação do óleo: | -20°C a +80°C com vedações em NBR |
| Viscosidade do óleo: | 15–75 mm²/s (recomendado) |
Descrição
A válvula hidráulica monobloco seccional Z50 com função flutuante foi concebida para o controle manual confiável e preciso do fluxo de óleo hidráulico entre a bomba e o atuador hidráulico. Uma característica fundamental desta versão é a posição flutuante adicional (FLOAT), que permite que o cilindro hidráulico conectado se mova livremente.
A seção possui portas de trabalho A e B com roscas G 3/8" para conectar um cilindro hidráulico ou outro atuador hidráulico de dupla ação. A porta principal de pressão P e a porta de retorno T possuem roscas G 1/2".
A válvula é acionada mecanicamente por uma alavanca. Além do controle bidirecional padrão do cilindro, a válvula também possui uma posição flutuante. Quando a alavanca é movida para a posição flutuante, as portas A e B são conectadas à linha de retorno T, permitindo que a haste do cilindro hidráulico se mova livremente em ambas as direções sob a influência de forças externas.
A função flutuante é particularmente útil para implementos que precisam acompanhar o terreno ou a superfície do solo durante a operação, pois o cilindro hidráulico não mantém o implemento em uma posição fixa quando a função flutuante está engatada.
Principais vantagens da versão Z50 + F:
- função flutuante adicional (FLOAT),
- movimento livre do cilindro hidráulico na posição flutuante,
- adequada para implementos que precisam acompanhar o terreno,
- acionamento simples por alavanca mecânica,
- válvula de alívio de pressão integrada,
- construção monobloco robusta.
A válvula hidráulica Z50 com função flutuante é adequada para uso em máquinas agrícolas, florestais e outras máquinas hidráulicas móveis nas quais, além do controle padrão de dupla ação, é necessário o movimento livre do cilindro hidráulico.

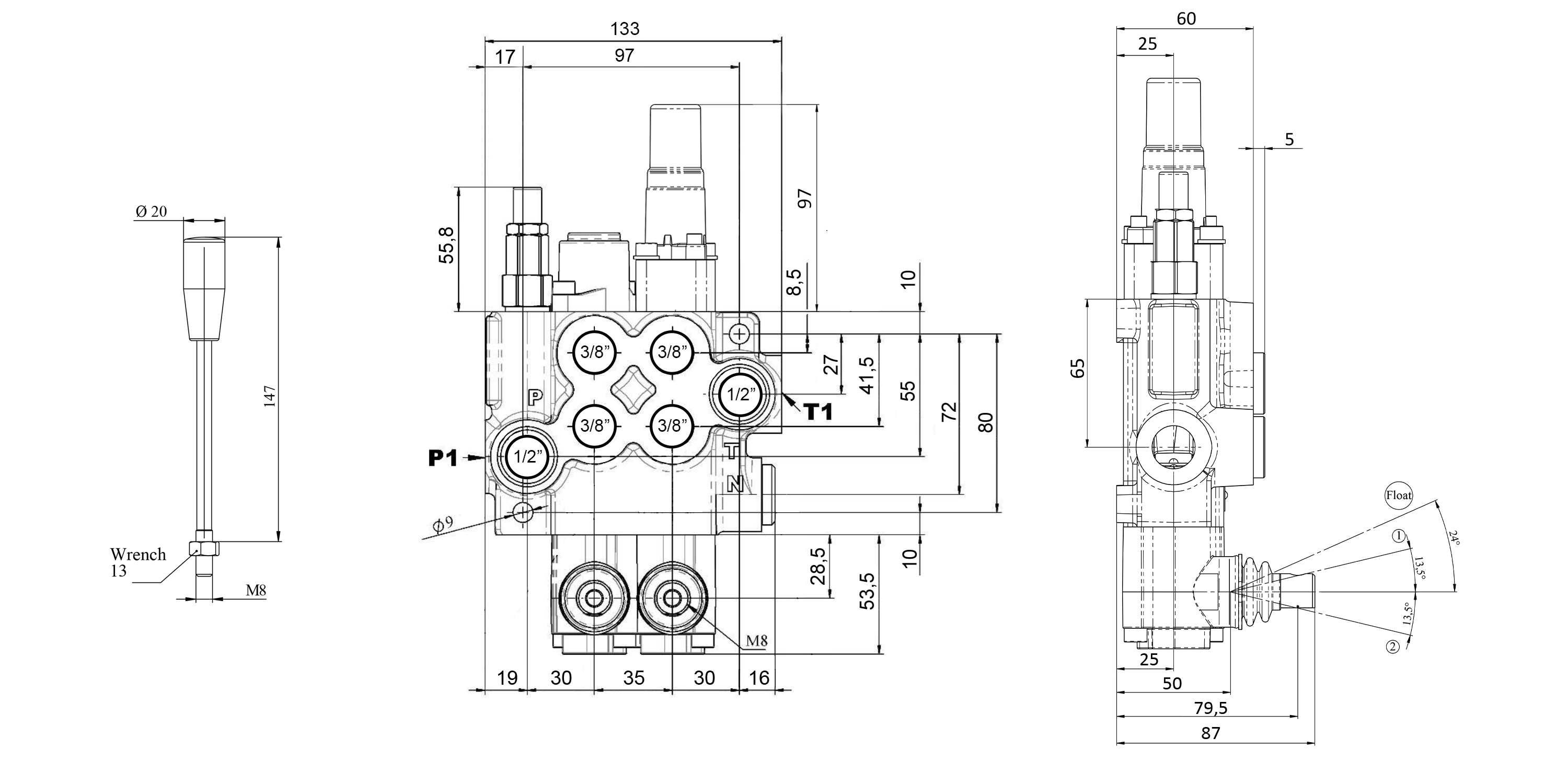

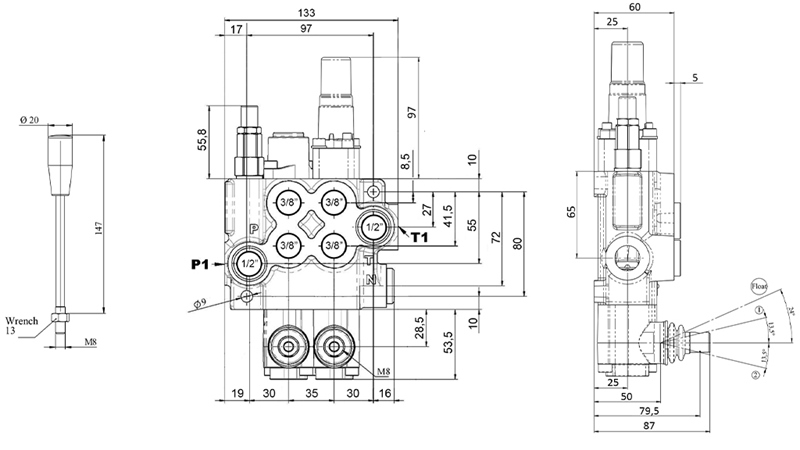

Dimensões

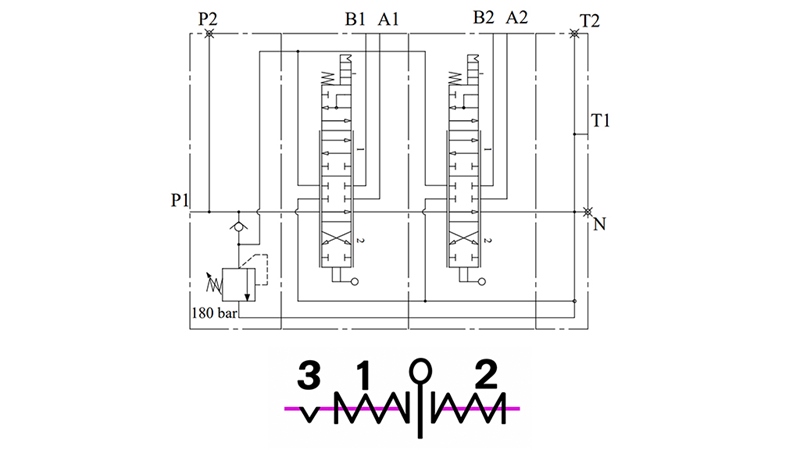

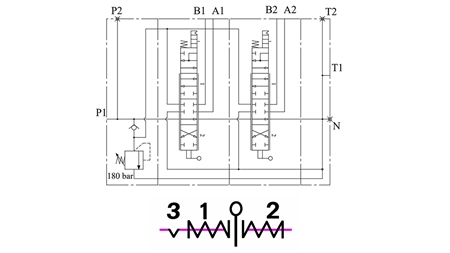

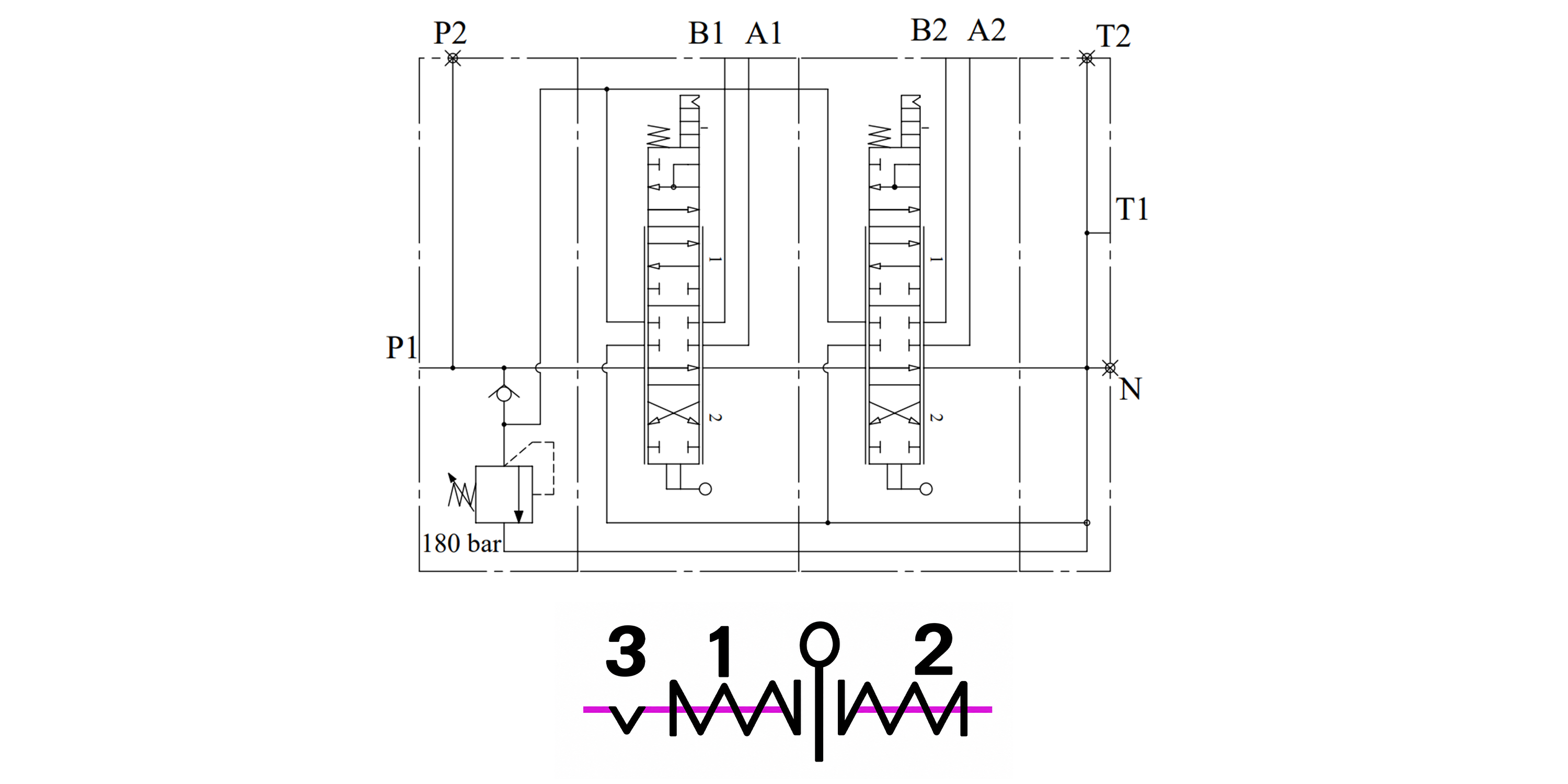

Diagrama do circuito hidráulico
