MANUAL VÁLVULA HIDRÁULICA MONOBLOCO 1xZ80 + FUNÇÃO FLUTUANTE
| Informações técnicas | |
| Fornecedor: | Bulgária |
| Devolução ou troca: | 14 dias |
| Garantia: | 6 meses |
| Peso do produto: | 3,90 kg |
| Tipo de válvula: | Monobloco Z80 com função flutuante |
| Caudal nominal: | 80 L/min |
| Número de secções: | 1 |
| Material do corpo: | Ferro fundido |
| Material do carretel: | Aço-carbono (18 mm de diâmetro) |
| Acionamento: | Mecânico (através de alavanca de comando) |
| Posições da alavanca: | 4 |
| Funções: | Duplo efeito + função flutuante (FLOAT) |
| Circuito hidráulico: | Paralelo |
| Pressão máx. (porta T): | 35 bar (pressão de retorno) |
| Pressão máx. (porta P): | 315 bar (pressão de entrada) |
| Pressão máx. (portas A e B): | 315 bar (pressão de trabalho) |
| Válvula de alívio de pressão ajustada de fábrica: | 180 bar |
| Intervalo de ajuste da válvula de alívio de pressão: | 120-250 bar |
| Fuga interna: | 8 cm³/min a Δp = 100 bar e 40°C |
| Temperatura de funcionamento: | -40°C a +60°C |
| Temperatura de funcionamento do óleo: | De -20°C a +80°C com vedantes NBR, de -20°C a +100°C com vedantes FPM |
| Viscosidade do óleo: | 15–75 mm²/s (recomendada) |
Descrição
O distribuidor hidráulico monobloco seccional Z80 com função flutuante foi concebido para um controlo manual fiável e preciso do caudal de óleo hidráulico entre a bomba e o atuador hidráulico. Uma característica essencial desta versão é a posição flutuante adicional (FLOAT), que permite que o cilindro hidráulico ligado se mova livremente.
A secção possui portas de trabalho A e B com roscas G 1/2" para ligação de um cilindro hidráulico ou de outro atuador hidráulico de duplo efeito. A porta principal de pressão P tem uma rosca G 1/2", e a porta de retorno T tem uma rosca G 3/4".
A válvula é acionada mecanicamente por uma alavanca. Além do controlo bidirecional standard do cilindro, a válvula também dispõe de uma posição flutuante. Quando a alavanca é deslocada para a posição flutuante, as portas A e B ficam ligadas à linha de retorno T, permitindo que a haste do cilindro hidráulico se mova livremente em ambos os sentidos sob a influência de forças externas.
A função flutuante é particularmente útil para alfaias que necessitam de acompanhar o terreno ou a superfície do solo durante a operação, uma vez que o cilindro hidráulico não mantém a alfaia numa posição fixa quando a função flutuante está acionada.
Principais vantagens da versão Z80 + F:
- função flutuante adicional (FLOAT),
- movimento livre do cilindro hidráulico na posição flutuante,
- adequada para alfaias que necessitam de acompanhar o terreno,
- acionamento mecânico simples por alavanca,
- válvula de alívio de pressão integrada,
- construção monobloco robusta.
O distribuidor hidráulico Z80 com função flutuante é adequado para utilização em máquinas agrícolas, florestais e outras máquinas hidráulicas móveis onde, além do controlo standard de duplo efeito, seja necessário o movimento livre do cilindro hidráulico.

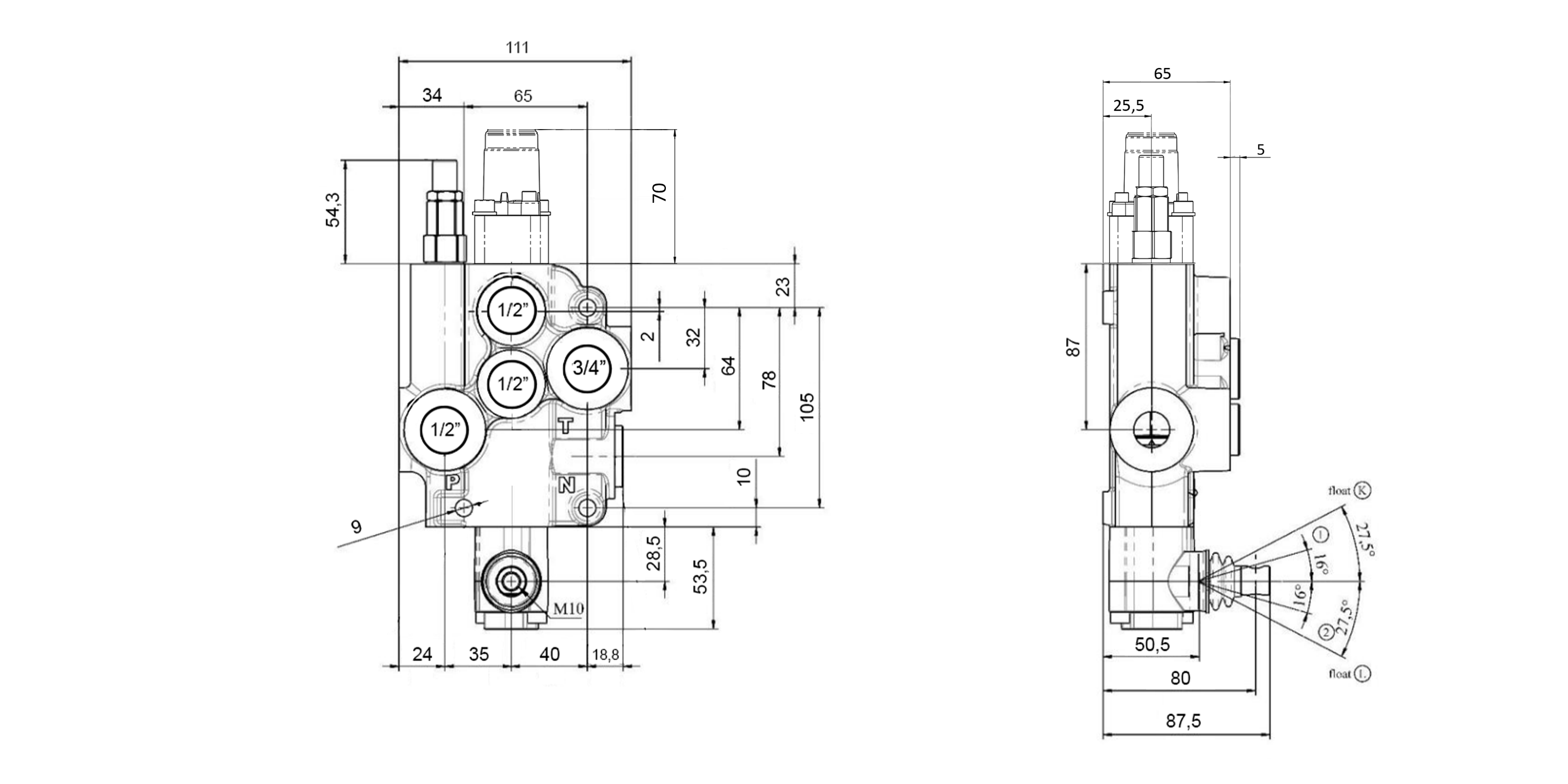

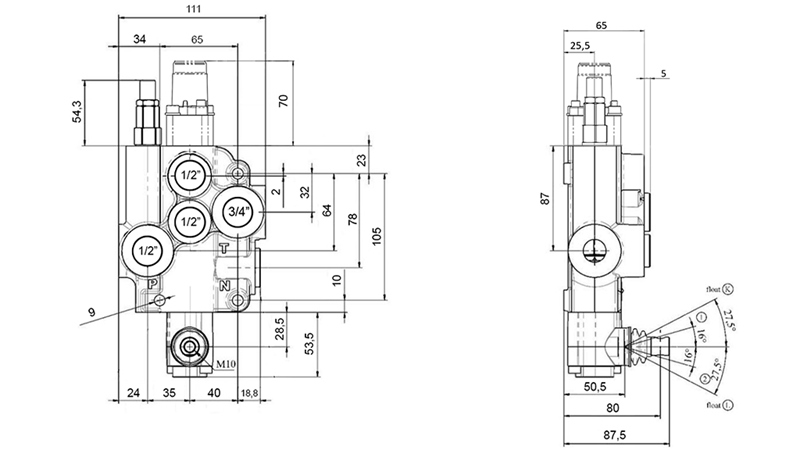

Dimensões

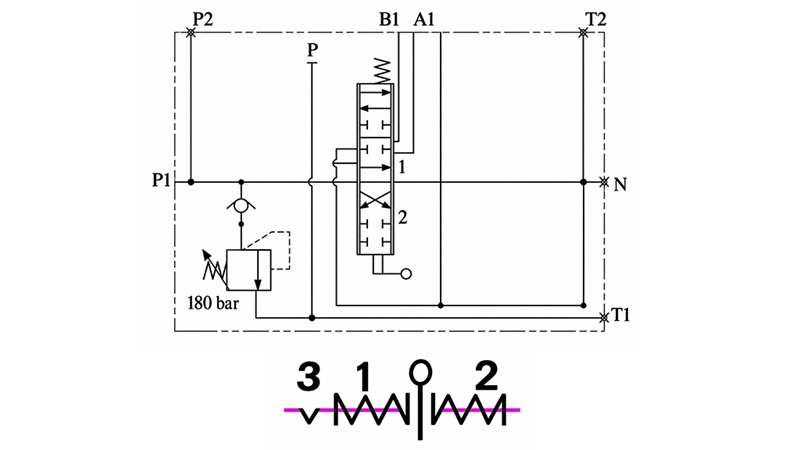

Diagrama do Circuito Hidráulico
