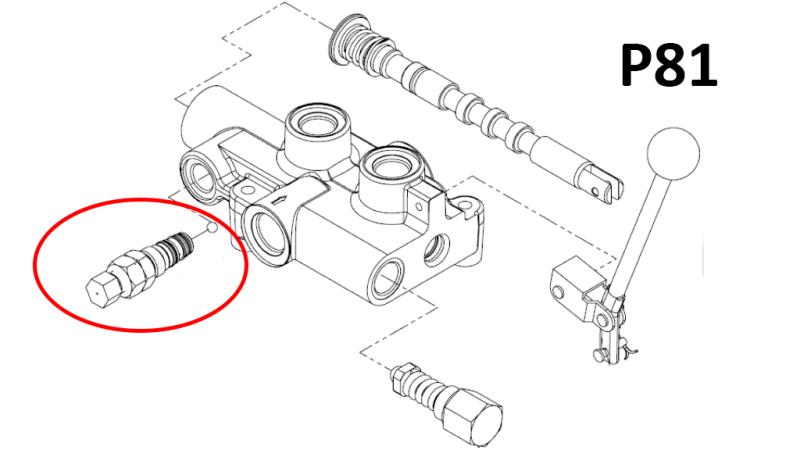

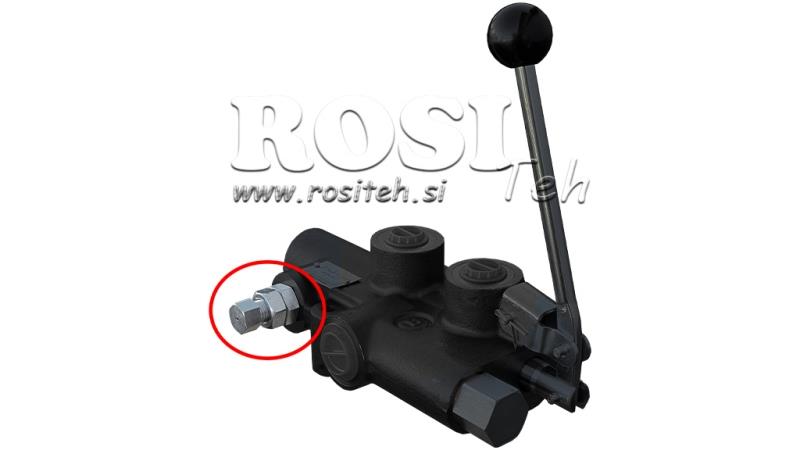

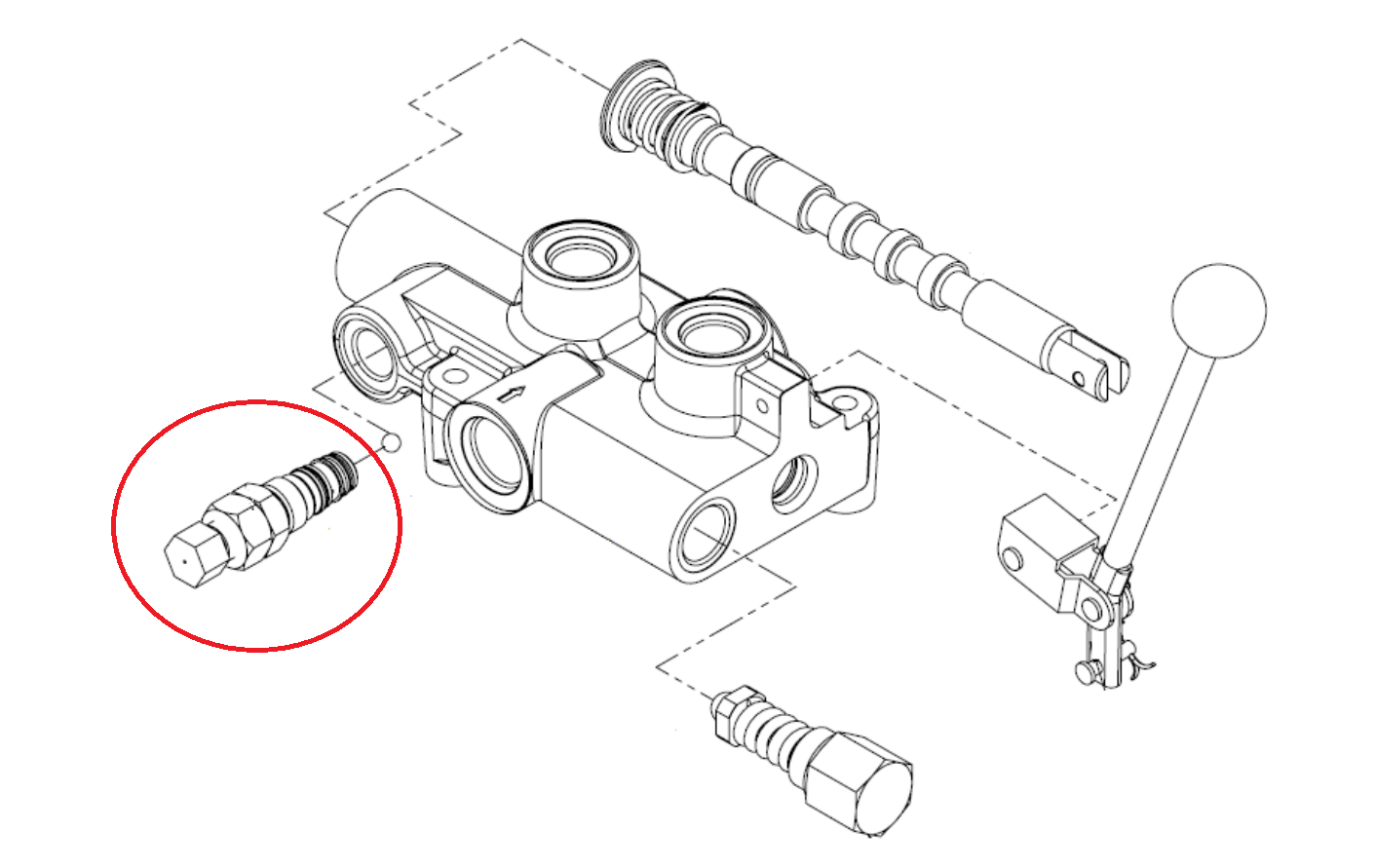

PINO DE DESCONECTAR PRESSÃO PARA VÁLVULA P81

Descrição

O pino de alívio de pressão permite um sistema de alívio de pressão (retorno automático da alavanca de controle à posição neutra). Quando o carrete entra no sistema de alívio de pressão, o óleo é desviado para a porta de trabalho "B" (afastada da alavanca). Quando a pressão na porta "B" ultrapassa o valor definido, o pino de alívio de pressão libera a alavanca de controle para a posição neutra. A configuração de fábrica é 70 bar. O pino de alívio de pressão é ajustável afrouxando a porca (4) e girando o parafuso de ajuste (5). Girar o parafuso no sentido horário aumenta a pressão de ajuste do pino de alívio de pressão, enquanto girá-lo no sentido anti-horário reduz a pressão.

AVISO: Se o pino de alívio de pressão estiver ajustado para uma pressão muito alta, a alavanca não retornará à posição neutra. Se estiver ajustado para uma pressão muito baixa, o pino de alívio de pressão não manterá a alavanca na posição pronta para liberação.

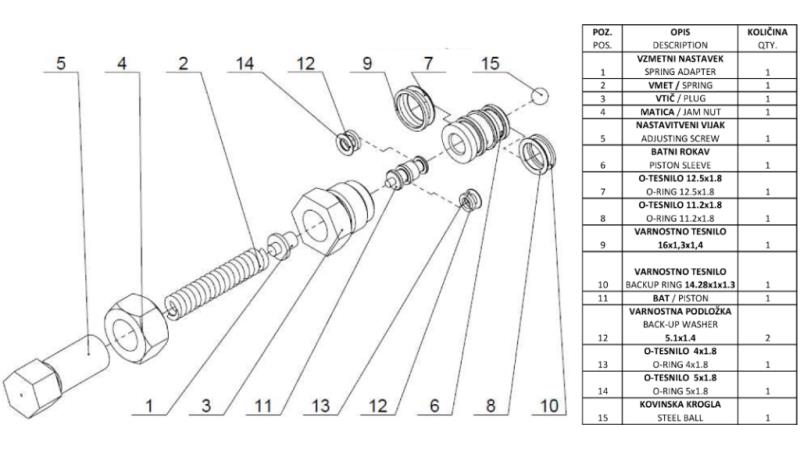

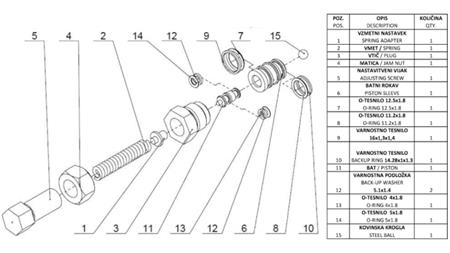

Componentes:

- adaptador de mola (1)

- mola (2)

- plugue (3)

- porca (4)

- parafuso de ajuste (5)

- luva do pistão (6)

- anel O 12,5 x 1,8 (7)

- anel O 11,2 x 1,8 (8)

- selo de segurança 16 x 1,3 x 1,4 (9)

- selo de segurança 14,28 x 1 x 1,3 (10)

- pistão (11)

- arruela de segurança 5,1 x 1,4 (12)

- anel O 4 x 1,8 (13)

- anel O 5 x 1,8 (14)

- esfera de aço (15)
