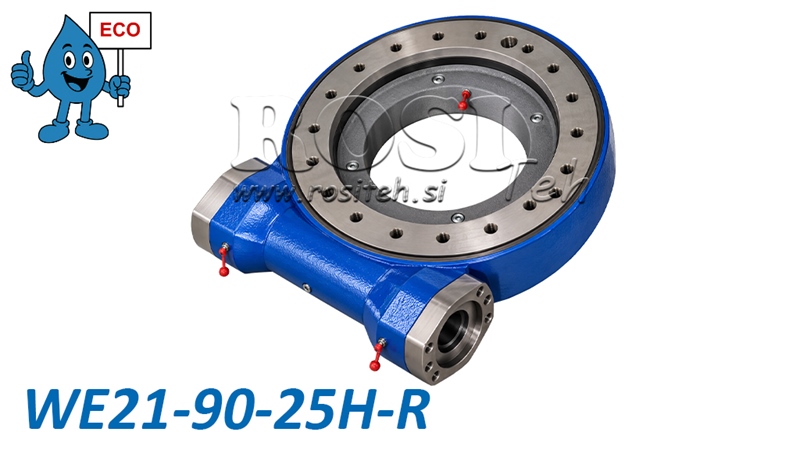

    ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA21 - 28,7 kNm - RELAÇÃO DE TRANSMISSÃO 90:1 - ECO
    ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA21 - 28,7 kNm - RELAÇÃO DE TRANSMISSÃO 90:1 - ECO
    ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA21 - 28,7 kNm - RELAÇÃO DE TRANSMISSÃO 90:1 - ECO
    ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA21 - 28,7 kNm - RELAÇÃO DE TRANSMISSÃO 90:1 - ECO
    ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA21 - 28,7 kNm - RELAÇÃO DE TRANSMISSÃO 90:1 - ECO
    ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA21 - 28,7 kNm - RELAÇÃO DE TRANSMISSÃO 90:1 - ECO

    ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA21 - 28,7 kNm - RELAÇÃO DE TRANSMISSÃO 90:1 - ECO

    O motor hidráulico NÃO está incluído na compra do acionamento giratório com engrenagem sem-fim.
    Código do produto:
    14974
    OEM:
    9990000182077
    Taxa de imposto
    22 %
    Preço sem IVA:
    1.557,38 EUR
    Preço com IVA:
    1.900,00 EUR
    Ref:
    5
    ADICIONAR AO CARRINHO
    Informações técnicas
    Fornecedor: China
    Garantia: 6 meses
    Devoluções ou trocas: 14 dias
    Peso do produto: 172 kg
    Modelo: WEA21 - ECO
    Capacidade de carga axial estática: 1598 kN
    Capacidade de carga radial estática: 640 kN
    Faixa de rotação: 360° (contínua)
    Relação de transmissão: 90:1
    Velocidade máxima de saída: ≤ 1,5 rpm
    Momento de tombamento: 203 kNm
    Folga: ≤ 0,15°
    Diâmetro externo do conjunto de giro: 684 mm
    Torque de retenção: 105,8 kNm
    Eixo de entrada: Ø25 mm
    Torque de saída: 28,7 kNm



    Descrição



    Os acionamentos de giro com rosca sem-fim da Série WEA da nossa linha ECO oferecem uma solução potente, robusta e econômica para a rotação controlada de estruturas e máquinas pesadas. Eles combinam um redutor de rosca sem-fim e um rolamento de giro em uma unidade compacta, permitindo a transmissão de alto torque enquanto suportam cargas axiais, radiais e momentos de tombamento.



    A série WEA ECO oferece excelente relação custo-benefício e é adequada para aplicações em máquinas agrícolas, florestais, de construção e industriais, onde são necessários alto torque de rotação e posicionamento preciso da carga.



    Como funciona um acionamento de giro com rosca sem-fim



    Um acionamento de giro com rosca sem-fim opera com base no princípio de uma transmissão por rosca sem-fim, na qual um parafuso sem-fim aciona uma coroa de giro dentada. Este projeto proporciona uma alta relação de redução, alto torque de saída e rotação lenta, suave e controlada. O acionamento pode ser operado utilizando um motor hidráulico adequado. Seu projeto permite rotação contínua de 360°, enquanto o rolamento de giro integrado suporta elevadas forças axiais e radiais, bem como momentos de tombamento, tornando o acionamento adequado para condições de operação exigentes.





    Principais vantagens



    • Linha ECO – uma solução acessível que oferece excelente relação custo-benefício.

    • Alto torque de saída para girar estruturas e cargas pesadas.

    • Projeto compacto e robusto com rolamento de giro integrado.

    • Capacidade de rotação contínua de 360°.

    • Rotação precisa e controlada com alta relação de redução.

    • Alta capacidade de carga axial e radial.

    • Alta resistência a momentos de tombamento.

    • Materiais de alta qualidade e componentes de engrenagem tratados termicamente.

    • Ampla gama de modelos para diferentes cargas e aplicações.





    Aplicações



    Os acionamentos de giro com rosca sem-fim da Série WEA ECO são utilizados em diversos setores, especialmente em aplicações que exigem rotação e posicionamento confiáveis de componentes e conjuntos de máquinas pesadas.

    • Máquinas florestais – reboques florestais, guindastes e estruturas rotativas.

    • Máquinas agrícolas – braços rotativos, implementos e equipamentos agrícolas.

    • Máquinas de construção – guindastes, equipamentos de elevação e plataformas rotativas.

    • Equipamentos industriais – dispositivos de posicionamento, mesas rotativas e sistemas de movimentação de materiais.

    • Veículos de transporte e veículos especiais – conjuntos rotativos e equipamentos montados em veículos.



    Materiais e construção



    Os acionamentos de giro com rosca sem-fim da Série WEA ECO são fabricados em aços de alta qualidade, que proporcionam resistência mecânica, resistência ao desgaste e longa vida útil com manutenção adequada.



    Os componentes das engrenagens podem ser fabricados em aços dos graus 45, 50Mn, 42CrMo ou 42CrMo4, enquanto os parafusos sem-fim podem ser fabricados em aço 42CrMo ou 20CrMoTi. Componentes selecionados são tratados termicamente para melhorar a dureza e a resistência ao desgaste.



    A dureza das superfícies das pistas endurecidas varia de 55 a 62 HRC, enquanto a dureza superficial do conjunto de engrenagem sem-fim varia de 58 a 62 HRC.



    O acionamento de giro com rosca sem-fim é pré-lubrificado na fábrica.



    Dimensões WEA21 - ECO





    Diagrama de cargas limite



    O diagrama mostra as combinações admissíveis de carga axial e momento de tombamento para o acionamento de giro com rosca sem-fim WEA21. À medida que a carga axial aumenta, o momento de tombamento admissível diminui. Para a seleção correta e operação segura, observe os limites de carga especificados pelo fabricante.





    Eixo horizontal: Carga axial em kN.

    Eixo vertical: Momento de tombamento em kNm.

    Área sombreada: Combinações admissíveis de cargas de acordo com o diagrama do fabricante.

    Curva limite: Carga combinada máxima admissível que não deve ser excedida.
