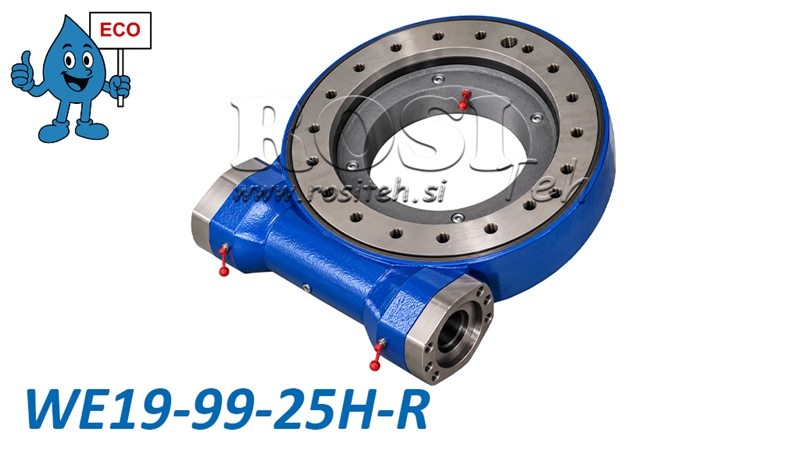

ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA19 - 19,1 kNm - RELAÇÃO DE TRANSMISSÃO 99:1 - ECO
| Informações técnicas | |
| Fornecedor: | China |
| Garantia: | 6 meses |
| Devoluções ou trocas: | 14 dias |
| Peso do produto: | 118 kg |
| Modelo: | WEA19 - ECO |
| Capacidade estática de carga axial: | 1800 kN |
| Capacidade estática de carga radial: | 675 kN |
| Faixa de rotação: | 360° (contínua) |
| Relação de transmissão: | 99:1 |
| Velocidade máxima de saída: | ≤ 2 rpm |
| Momento de inclinação: | 196 kNm |
| Folga: | ≤ 0,15° |
| Diâmetro externo do conjunto de giro: | 624 mm |
| Torque de retenção: | 80,1 kNm |
| Eixo de entrada: | Ø25 mm |
| Torque de saída: | 18,5 kNm |
Descrição
Os acionamentos de giro por coroa e parafuso sem-fim da série WEA da nossa linha ECO oferecem uma solução potente, robusta e econômica para a rotação controlada de estruturas e máquinas pesadas. Combinam um redutor de parafuso sem-fim e um rolamento de giro em uma unidade compacta, permitindo a transmissão de alto torque, ao mesmo tempo que suportam cargas axiais, radiais e momentos de inclinação.
A série WEA ECO oferece uma excelente relação custo-benefício e é adequada para aplicações em máquinas agrícolas, florestais, de construção e industriais onde são necessários alto torque de rotação e posicionamento preciso da carga.
Como funciona um acionamento de giro por parafuso sem-fim
Um acionamento de giro por parafuso sem-fim funciona com base no princípio de uma transmissão por sem-fim, na qual um parafuso sem-fim aciona uma coroa de giro dentada. Este projeto proporciona uma elevada relação de redução, alto torque de saída e rotação lenta, suave e controlada. O acionamento pode ser operado com um motor hidráulico adequado. O seu projeto permite rotação contínua de 360°, enquanto o rolamento de giro integrado suporta elevadas forças axiais e radiais, bem como momentos de inclinação, tornando o acionamento adequado para condições de operação exigentes.
Principais vantagens
-
Linha ECO – uma solução acessível que oferece excelente relação custo-benefício.
-
Alto torque de saída para girar estruturas e cargas pesadas.
-
Projeto compacto e robusto com rolamento de giro integrado.
-
Capacidade de rotação contínua de 360°.
-
Rotação precisa e controlada com elevada relação de redução.
-
Alta capacidade de carga axial e radial.
-
Alta resistência a momentos de inclinação.
-
Materiais de alta qualidade e componentes de engrenagem tratados termicamente.
-
Ampla gama de modelos para diferentes cargas e aplicações.
Aplicações
Os acionamentos de giro por coroa e parafuso sem-fim da série WEA ECO são utilizados em diversos setores, especialmente em aplicações que exigem rotação e posicionamento fiáveis de componentes e conjuntos de máquinas pesadas.
-
Máquinas florestais – reboques florestais, guindastes e estruturas rotativas.
-
Máquinas agrícolas – braços rotativos, implementos e equipamentos agrícolas.
-
Máquinas de construção – guindastes, equipamentos de elevação e plataformas rotativas.
-
Equipamentos industriais – dispositivos de posicionamento, mesas rotativas e sistemas de movimentação de materiais.
-
Veículos de transporte e veículos especiais – conjuntos rotativos e equipamentos montados em veículos.
Materiais e construção
Os acionamentos de giro por coroa e parafuso sem-fim da série WEA ECO são fabricados em aços de alta qualidade, que proporcionam resistência mecânica, resistência ao desgaste e longa vida útil com manutenção adequada.
Os componentes de engrenagem podem ser fabricados em aços das classes 45, 50Mn, 42CrMo ou 42CrMo4, enquanto os parafusos sem-fim podem ser fabricados em aço 42CrMo ou 20CrMoTi. Componentes selecionados são tratados termicamente para melhorar a dureza e a resistência ao desgaste.
A dureza das superfícies endurecidas das pistas de rolamento varia de 55 a 62 HRC, enquanto a dureza superficial do conjunto de engrenagem sem-fim varia de 58 a 62 HRC.
O acionamento de giro por parafuso sem-fim é pré-lubrificado de fábrica.
Dimensões WEA19 - ECO

Diagrama de carga limite
O diagrama mostra as combinações admissíveis de carga axial e momento de inclinação para o acionamento de giro por parafuso sem-fim WEA19. À medida que a carga axial aumenta, o momento de inclinação admissível diminui. Para a seleção correta e a operação segura do acionamento de giro, devem ser observados os limites de carga especificados pelo fabricante.

Eixo horizontal: Carga axial em kN.
Eixo vertical: Momento de inclinação em kNm.
Área sombreada: Combinações admissíveis de cargas de acordo com o diagrama do fabricante.
Curva limite: Carga combinada máxima admissível que não deve ser excedida.
