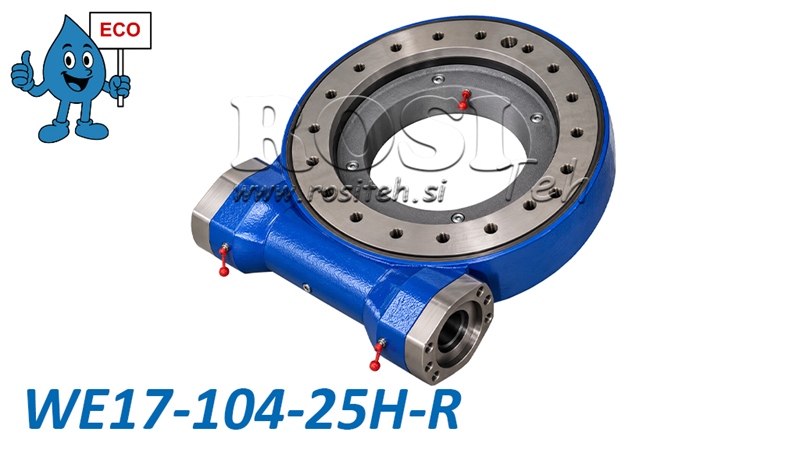

    ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA17 - 13,2 kNm - RELAÇÃO DE TRANSMISSÃO 104:1 - ECO
    ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA17 - 13,2 kNm - RELAÇÃO DE TRANSMISSÃO 104:1 - ECO
    ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA17 - 13,2 kNm - RELAÇÃO DE TRANSMISSÃO 104:1 - ECO
    ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA17 - 13,2 kNm - RELAÇÃO DE TRANSMISSÃO 104:1 - ECO
    ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA17 - 13,2 kNm - RELAÇÃO DE TRANSMISSÃO 104:1 - ECO
    ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA17 - 13,2 kNm - RELAÇÃO DE TRANSMISSÃO 104:1 - ECO

    ACIONAMENTO GIRATÓRIO COM ENGRENAGEM SEM-FIM SÉRIE WEA17 - 13,2 kNm - RELAÇÃO DE TRANSMISSÃO 104:1 - ECO

    O motor hidráulico NÃO está incluído na compra do acionamento giratório com engrenagem sem-fim.
    Código do produto:
    14972
    OEM:
    9990000182053
    Taxa de imposto
    22 %
    Preço sem IVA:
    1.000,00 EUR
    Preço com IVA:
    1.220,00 EUR
    Ref:
    5
    ADICIONAR AO CARRINHO
    Informações técnicas
    Fornecedor: China
    Garantia: 6 meses
    Devoluções ou Trocas: 14 dias
    Peso do Produto: 94 kg
    Modelo: WEA17 - ECO
    Capacidade de Carga Axial Estática: 1166 kN
    Capacidade de Carga Radial Estática: 435 kN
    Faixa de Rotação: 360° (contínua)
    Relação de Transmissão: 86:1
    Velocidade Máxima de Saída: ≤ 2 rpm
    Momento de Tombamento: 142,4 kNm
    Folga Angular: ≤ 0,15°
    Diâmetro Externo do Conjunto de Giro: 566 mm
    Torque de Retenção: 72,3 kNm
    Eixo de Entrada: Ø25 mm
    Torque de Saída: 12,96 kNm



    Descrição



    Os Acionamentos de Giro com Rosca Sem-Fim da Série WEA da nossa linha ECO oferecem uma solução potente, robusta e económica para a rotação controlada de estruturas e máquinas pesadas. Combinam um redutor de rosca sem-fim e um rolamento de giro numa unidade compacta, permitindo elevada transmissão de torque enquanto suportam cargas axiais, radiais e momentos de tombamento.



    A série WEA ECO oferece uma excelente relação qualidade/preço e é adequada para aplicações em máquinas agrícolas, florestais, de construção e industriais onde são necessários elevado torque de rotação e posicionamento preciso da carga.



    Como Funciona um Acionamento de Giro com Rosca Sem-Fim



    Um acionamento de giro com rosca sem-fim funciona com base no princípio de uma transmissão por rosca sem-fim, na qual uma rosca sem-fim aciona um anel de giro dentado. Este projeto proporciona uma elevada relação de redução, alto torque de saída e rotação lenta, suave e controlada. O acionamento pode ser operado utilizando um motor hidráulico adequado. O seu projeto permite rotação contínua de 360°, enquanto o rolamento de giro integrado suporta elevadas forças axiais e radiais, bem como momentos de tombamento, tornando o acionamento adequado para condições de operação exigentes.





    Principais Vantagens



    • Linha ECO – uma solução acessível que oferece excelente relação qualidade/preço.

    • Alto torque de saída para rotação de estruturas e cargas pesadas.

    • Projeto compacto e robusto com rolamento de giro integrado.

    • Capacidade de rotação contínua de 360°.

    • Rotação precisa e controlada com elevada relação de redução.

    • Elevada capacidade de carga axial e radial.

    • Alta resistência a momentos de tombamento.

    • Materiais de alta qualidade e componentes de engrenamento tratados termicamente.

    • Ampla gama de modelos para diferentes cargas e aplicações.





    Aplicações



    Os Acionamentos de Giro com Rosca Sem-Fim da Série WEA ECO são utilizados em vários setores, especialmente em aplicações que exigem rotação e posicionamento fiáveis de componentes e conjuntos de máquinas pesadas.

    • Máquinas florestais – reboques florestais, gruas e estruturas rotativas.

    • Máquinas agrícolas – braços rotativos, implementos e equipamentos agrícolas.

    • Máquinas de construção – gruas, equipamentos de elevação e plataformas rotativas.

    • Equipamentos industriais – dispositivos de posicionamento, mesas rotativas e sistemas de movimentação de materiais.

    • Veículos de transporte e veículos especiais – conjuntos rotativos e equipamentos montados em veículos.



    Materiais e Construção



    Os Acionamentos de Giro com Rosca Sem-Fim da Série WEA ECO são fabricados em aços de alta qualidade que proporcionam resistência mecânica, resistência ao desgaste e uma longa vida útil com manutenção adequada.



    Os componentes de engrenamento podem ser fabricados em aços das classes 45, 50Mn, 42CrMo ou 42CrMo4, enquanto as roscas sem-fim podem ser produzidas em aço 42CrMo ou 20CrMoTi. Componentes selecionados são tratados termicamente para melhorar a dureza e a resistência ao desgaste.



    A dureza das superfícies temperadas das pistas de rolamento varia de 55 a 62 HRC, enquanto a dureza superficial do conjunto de transmissão por rosca sem-fim varia de 58 a 62 HRC.



    O acionamento de giro com rosca sem-fim é pré-lubrificado de fábrica.



    Dimensões WEA17 - ECO





    Diagrama de Carga Limite



    O diagrama mostra as combinações admissíveis de carga axial e momento de tombamento para o acionamento de giro com rosca sem-fim WEA17. À medida que a carga axial aumenta, o momento de tombamento admissível diminui. Para a seleção correta e a operação segura do acionamento de giro, devem ser observados os limites de carga especificados pelo fabricante.





    Eixo horizontal: Carga axial em kN.

    Eixo vertical: Momento de tombamento em kNm.

    Área sombreada: Combinações admissíveis de cargas de acordo com o diagrama do fabricante.

    Curva limite: Carga combinada máxima admissível que não deve ser excedida.
